防止層狀撕裂的措施有哪些?
發布時間: 2019-10-22作者：baile100瀏覽量：
答：因層狀撕裂一旦出現就難以修復，因此必須以防為主。首先從選材方面，然后再從結構設計和施焊工藝方面采取有效措施。
(1)選用具有抗層狀撕裂的鋼材評定鋼材抗層狀撕 裂最為常用的指標是向斷面收縮率ψ。所選鋼材要求含硫量不大于0.010%,向斷面收縮率應不小于15%,一般希望ψ=15%~20%。精煉鋼含硫量可達0.003%~0.005%,其可達23%-45%,有此可高達60%-70%。選用這些鋼用于大型重要焊接結構，就可以完全解決層狀撕裂間題。 (2)改進接頭設計，避免產生z向應力對圖2-10a所 示的兩種焊接接頭，如果改成圖2-10b的形式，就可防止層 狀撕裂。其中的十字接頭是將鋼板的z向安排在與受力方向 垂直的部分；角接接頭則將坡口由單邊V形改為雙邊V形，
這樣就可以盡量避免使鋼板承受垂直于鋼板表面的z向拉應力

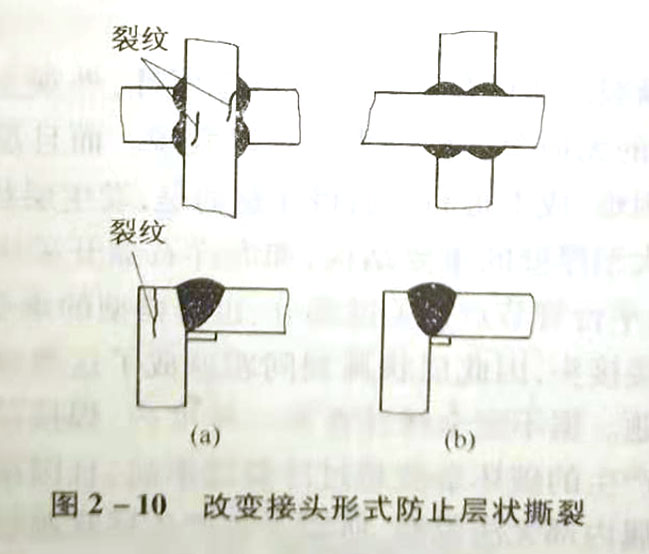

圖2-10改變接頭形式防止層狀撕裂
對層狀撕裂傾向較大的T形接頭，可在橫板上預先堆焊層低強度焊接材料，以防止焊根裂紋，同時也可由低強度堆焊層分擔較多的應變，減少橫板的z向應變，因此減少了層狀撕裂傾向，如圖2-11所示。

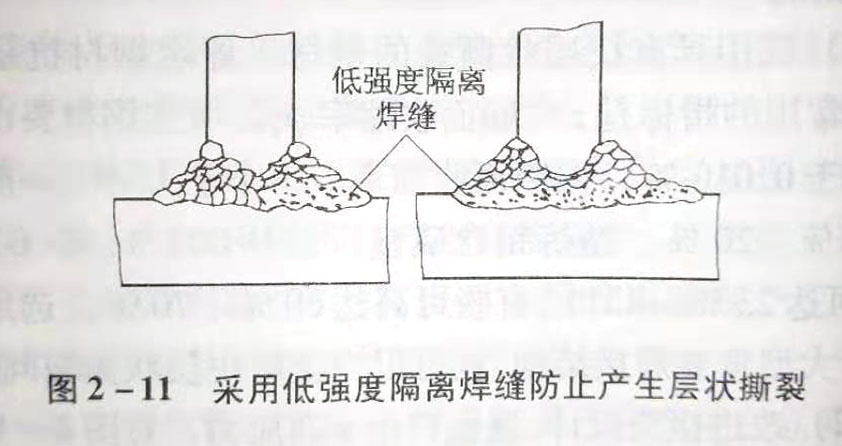

圖2-11采用低強度隔離焊縫防止產生層狀撕裂
(3)采用合適的焊接工藝防止由冷裂紋誘發的層狀 撕裂，可采用與防止冷裂紋相同的措施，如適當預熱、控制層 間溫度、選用合適的熱輸入、采用低氫型焊接材料。這樣一方而減少了冷裂紋傾向，也就減少了由于冷裂紋誘發的熱影響區層狀撕裂；另一方面由于減少了熱影響區的脆化傾向，也就增加了焊接結構金屬本身的抗層狀撕裂傾向。
(1)選用具有抗層狀撕裂的鋼材評定鋼材抗層狀撕 裂最為常用的指標是向斷面收縮率ψ。所選鋼材要求含硫量不大于0.010%,向斷面收縮率應不小于15%,一般希望ψ=15%~20%。精煉鋼含硫量可達0.003%~0.005%,其可達23%-45%,有此可高達60%-70%。選用這些鋼用于大型重要焊接結構，就可以完全解決層狀撕裂間題。 (2)改進接頭設計，避免產生z向應力對圖2-10a所 示的兩種焊接接頭，如果改成圖2-10b的形式，就可防止層 狀撕裂。其中的十字接頭是將鋼板的z向安排在與受力方向 垂直的部分；角接接頭則將坡口由單邊V形改為雙邊V形，
這樣就可以盡量避免使鋼板承受垂直于鋼板表面的z向拉應力
對層狀撕裂傾向較大的T形接頭，可在橫板上預先堆焊層低強度焊接材料，以防止焊根裂紋，同時也可由低強度堆焊層分擔較多的應變，減少橫板的z向應變，因此減少了層狀撕裂傾向，如圖2-11所示。
圖2-11采用低強度隔離焊縫防止產生層狀撕裂
(3)采用合適的焊接工藝防止由冷裂紋誘發的層狀 撕裂，可采用與防止冷裂紋相同的措施，如適當預熱、控制層 間溫度、選用合適的熱輸入、采用低氫型焊接材料。這樣一方而減少了冷裂紋傾向，也就減少了由于冷裂紋誘發的熱影響區層狀撕裂；另一方面由于減少了熱影響區的脆化傾向，也就增加了焊接結構金屬本身的抗層狀撕裂傾向。
熱門課程
熱門資訊
- 3095
- 3094
- 3093
- 3092
- 2477
- 手把電焊焊薄鐵怎么焊2020-03-17
- 手工焊接方法與技巧2020-03-17
- 目前焊接方法有哪幾種2020-03-17
- 焊接方法有哪些？2020-03-17
- 鈦及鈦合金有什么特點?2019-11-11
- 鋁及鋁合金有什么特點?2019-11-11
- 銅及銅合金有什么特點?2019-11-11
- 常見的有色金屬有哪些種類?2019-11-11
- 常用的熱處理方法與焊接有什么關系?2019-11-11
