應(yīng)力腐蝕裂紋的基本特征及形成條件是什么?

發(fā)布時(shí)間: 2019-10-22作者：baile100瀏覽量：

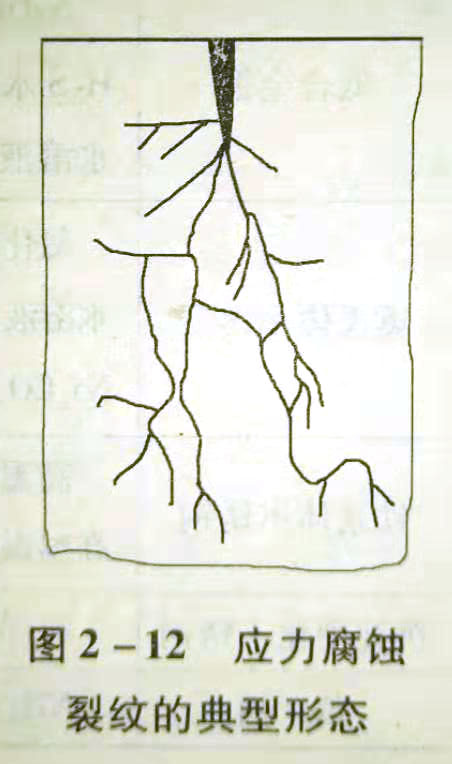

答：從宏觀形態(tài)看，應(yīng)力腐蝕裂紋只產(chǎn)生在與腐蝕介質(zhì)接觸的金屬表面，然后由表面向內(nèi)部延伸，表面呈直線狀、樹(shù)枝狀、龜裂狀或放射狀等多種形態(tài)，但都沒(méi)有明顯的塑性變形，裂紋走向與所受拉應(yīng)力垂直。平焊縫上多為垂直焊縫的橫向裂紋；管材焊縫多為平行于焊縫的裂紋；U形、蛇形或其他冷彎管部位，多為橫向裂紋；管子與管板連接部位也多為橫向裂紋。從微觀形態(tài)看，深 1人金屬內(nèi)部的應(yīng)力腐蝕裂紋呈干枯的樹(shù)根狀，“根須”細(xì)長(zhǎng)而帶有分支，如圖圖2-12應(yīng)力腐蝕2-12所示，裂紋斷口為典型的脆性斷裂紋的典型形態(tài)

在一般情況下，低碳鋼、低合金鋼、鋁合金、黃銅和鎳合金等多為沿晶斷裂。奧氏體不銹鋼的斷裂性質(zhì)因腐蝕介質(zhì)的不同而不同。
形成應(yīng)力腐蝕裂紋的基本條件是： ①材質(zhì)必須是合金，也包括微量元素的合金。純金屬般不發(fā)生應(yīng)力腐蝕裂紋。

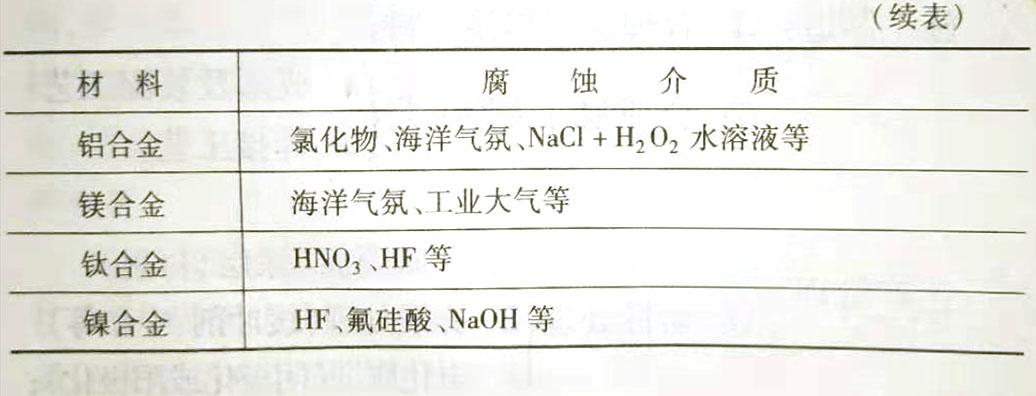

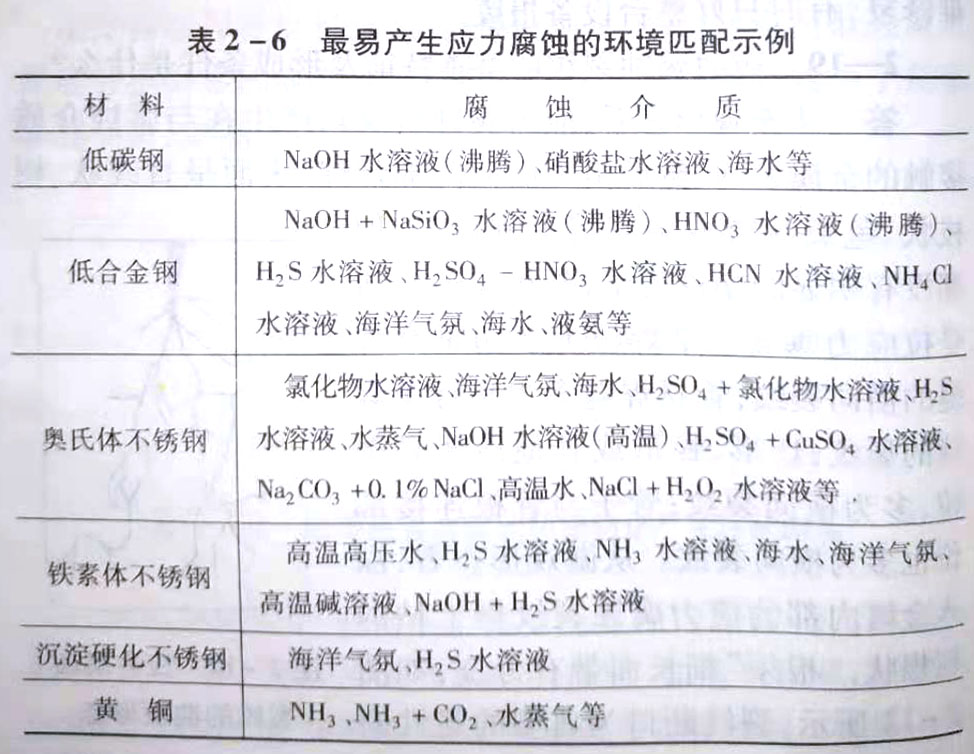

②材質(zhì)與介質(zhì)相匹配。并非金屬材料與任何介質(zhì)都產(chǎn)生應(yīng)力腐蝕裂紋，它們有一定匹配關(guān)系，見(jiàn)表2-6所示。容③必須在焊接結(jié)構(gòu)中存在拉應(yīng)力。拉應(yīng)力可以是工作應(yīng)力和殘余應(yīng)力。焊接殘余應(yīng)力通常在焊縫及近縫區(qū)為拉應(yīng)力，有時(shí)高達(dá)材料的屈服點(diǎn)G。所以即使焊接結(jié)構(gòu)不承受載荷，只要材質(zhì)與介質(zhì)符合表2-6中的匹配關(guān)系，就會(huì)引起應(yīng)力腐蝕裂紋。
