對接接頭的工作應力分布情況如何?

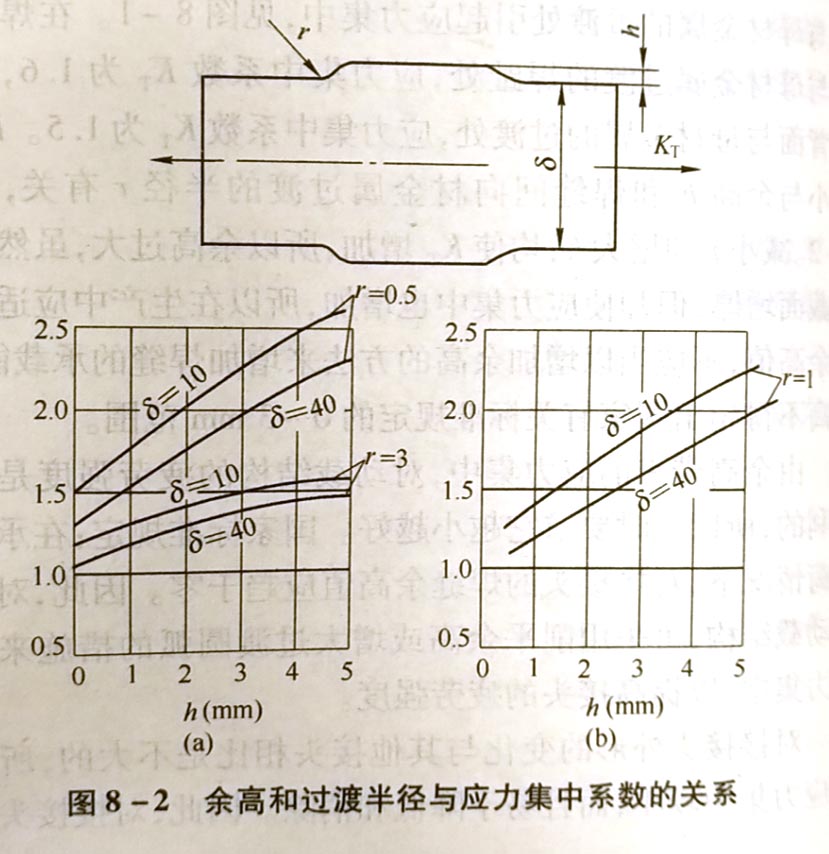

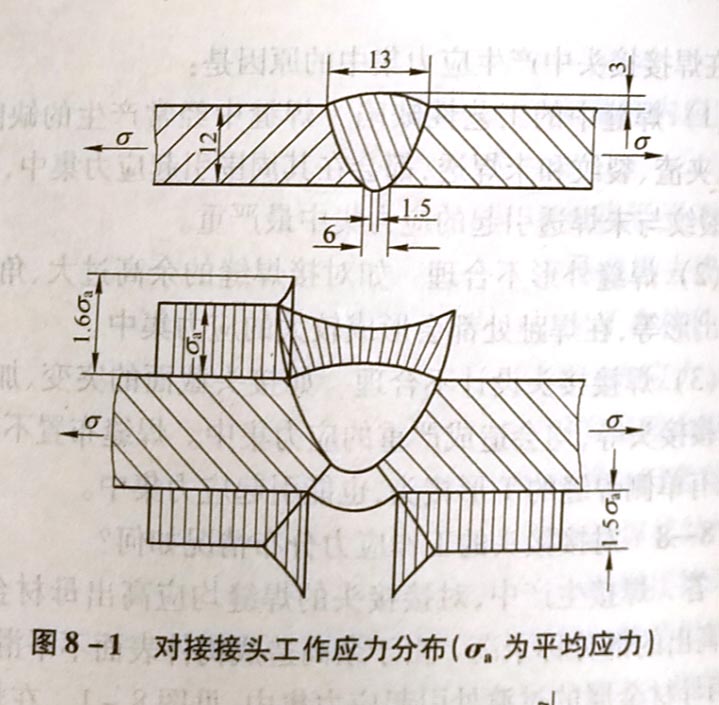

答：焊接生產中，對接接頭的焊縫均應高出母材金屬板面，高出的部分稱余高。由于余高造成構件表面不平滑，在焊縫與母材金屬的過渡處引起應力集中，見圖8-1。在焊縫余高與母材金屬過渡的焊趾處，應力集中系數K為16,在焊縫背面與母材金屬的過渡處，應力集中系數K1為1.5。Kr的大小與余高h(yuǎn)和焊縫間向材金屬過渡的半徑r有關，見圖8-2。減小r和增大h,均使K增加，所以余高過大，雖然使焊縫截面增厚，但卻使應力集中也增加，所以在生產中應適當控制余高值，不應當以增加余高的方法來增加焊縫的承載能力。余高不得超出國家有關標準規定的0~3mm范圍。

由余高帶來的應力集中，對動載結構的疲勞強度是十分不利的，所以此時要求它越小越好。國家標準規定：在承受動載荷情況下，對接接頭的焊縫余高值應趨于零。因此，對重要的動載結構，可采用削平余高或增大過渡圓弧的措施來降低應力集中，以提高接頭的疲勞強度。
對接接頭外形的變化與其他接頭相比是不大的，所以它的應力集中較小，而且易于降低和消除。因此，對接接頭是最
