低碳鋼的拉伸試驗和拉伸曲線是怎樣的?

為了測得低碳鋼強度、塑性等力學性能指標，科學家和工程師們對低碳鋼進行拉仲實驗，并把這種實驗制定成標準。鋼的拉伸試樣如圖2-3所示。將加工好的試樣在試驗機上卡住兩端大徑部分，然后對其施加靜拉力，試樣產生拉長變形直至拉斷，拉伸過程中的有關數據試驗機進行顯示，做好記錄

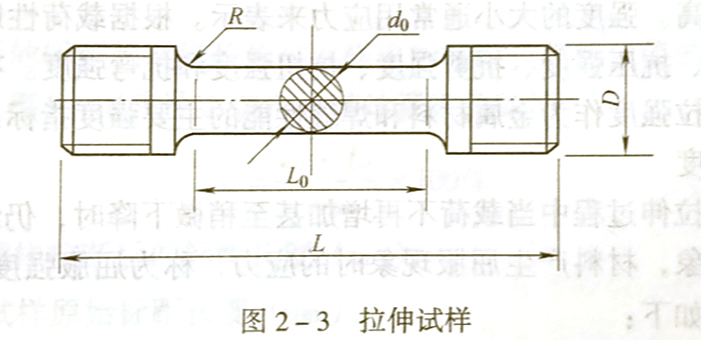

圖2-3拉仲試樣
我們將單位面積所受拉力(稱為應力)的變化及所對應的變形(稱為應變) 繪成曲線，就成為了拉伸曲線。比較典型的是低碳鋼拉伸曲線，如圖2-4所示。
拉伸的初始階段材料隨力的增加變長，但去掉外力后仍能恢復到原來的長度，

這種變形是彈性變形。拉伸載荷未達到c點o(前試樣只產生彈性變形，變形與力成正比，遵守胡克定律。這個階段稱為彈性變形階
段。工程上各構件所用的材料一般都應工作在這個階段的某個部位。當應力與應變達到e點時，達到彈性變形的最大值。這時的應力G,是材料所能承受的不產生永久變形的最大應力，叫做彈性極限。
當載荷超過c點后，試樣開始產生永久5變形(塑性變形),當繼續加載至。點時，試樣所承受的載荷不再增加，但仍能繼續產 圖2-4低碳鋼拉伸曲線生一定的塑性變形，出現一個屈服平臺，這種現象稱作屈服，3是屈服點。這時的應力(a,)叫做屈服極限(屈服強度)。當載荷繼續增加至b點時，試樣截面出現局部變細的頸縮現象，由于截面變小，所用載荷下降，至K點被拉斷。b點的拉力是試樣在拉斷前所能承受的最大載荷，b點的應力a就稱為抗拉強度。拉伸過程中試樣被拉長一定的尺寸，其截面被拉細減少一定的面積，通過計算可得到相對伸長率和斷面收縮率的塑性指標
