怎樣正確使用電流表和電壓表?
發布時間: 2019-11-11作者：baile100瀏覽量：
怎樣正確使用電流表和電壓表?

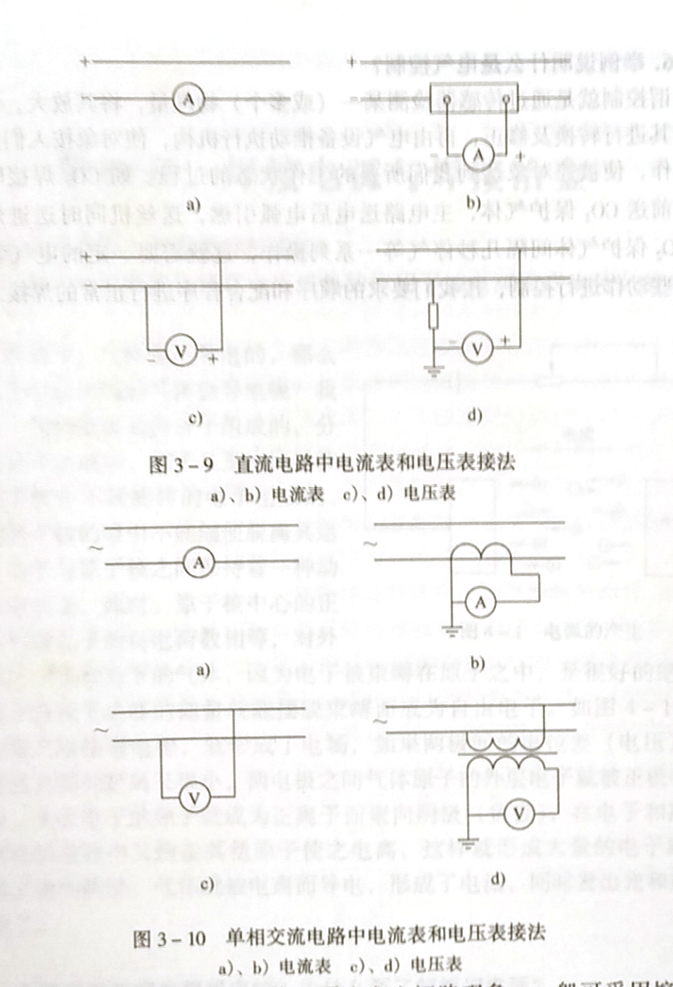

1)電流表是測量線路電流的儀表，(除鉗形電流表外)電流表使用時應串人 待測電路中(圖3-9,圖3-10)
2)測量直流電流與電壓時，應注意電表極性。
3)對帶有外附分流器的直流電流表的使用，分流器應串接于電路中，電流 表應接于分流器的電位接頭上，并應注意極性(圖3-9),分流器與電流表的連 接線應當用規定的定值導線(0.0350)。
4)交流電表通過互感器接入電路時，應按規定接線，如圖3-10所示。
5)使用電流互感器應注意事項：
①電流互感器的次級繞組和鐵心應可靠接地；
②電流互感器次級繞組電路中不得加裝熔斷器，嚴禁開路；
③與電流互感器配套使用的交流電流表應選5A的量程。
6)使用電壓互感器應注意事項：
①運行中電壓互感器的次級繞組嚴防發生短路現象，一般可采用熔斷器作為保護。
②電壓互感器的鐵心及次級繞組的一端必須接地，防止絕緣一旦損壞時，初級繞組一側的高壓竄入次級繞組電路一側，造成人身和設備事故。
③與電壓互感器配套使用的交流電壓表選100V的量程
7)電表使用時必須按等級表所標明的使用位置使用。
8)儀表的安裝和使用地點應無振動，環境溫度和濕度都應與儀表要求相符。
9)電表測量電量值應小于電表的量程(即滿刻度值)。
1)電流表是測量線路電流的儀表，(除鉗形電流表外)電流表使用時應串人 待測電路中(圖3-9,圖3-10)
2)測量直流電流與電壓時，應注意電表極性。
3)對帶有外附分流器的直流電流表的使用，分流器應串接于電路中，電流 表應接于分流器的電位接頭上，并應注意極性(圖3-9),分流器與電流表的連 接線應當用規定的定值導線(0.0350)。
4)交流電表通過互感器接入電路時，應按規定接線，如圖3-10所示。
5)使用電流互感器應注意事項：
②電流互感器次級繞組電路中不得加裝熔斷器，嚴禁開路；
③與電流互感器配套使用的交流電流表應選5A的量程。
6)使用電壓互感器應注意事項：
①運行中電壓互感器的次級繞組嚴防發生短路現象，一般可采用熔斷器作為保護。
②電壓互感器的鐵心及次級繞組的一端必須接地，防止絕緣一旦損壞時，初級繞組一側的高壓竄入次級繞組電路一側，造成人身和設備事故。
③與電壓互感器配套使用的交流電壓表選100V的量程
7)電表使用時必須按等級表所標明的使用位置使用。
8)儀表的安裝和使用地點應無振動，環境溫度和濕度都應與儀表要求相符。
9)電表測量電量值應小于電表的量程(即滿刻度值)。
