PLC通訊電纜編程電纜自制詳解(圖)
發布時間: 2020-04-07作者：baile100瀏覽量：
一．序言
伴隨著可程序編程控制板（plc）在工業控制系統行業的廣泛運用，plc程序編寫變成電氣專業專業技術人員務必把握的專業能力。可程序編程控制板的知名品牌諸多，歐、美、日、韓及中國臺灣的PLC陸續風起云涌內地，在給使用人出示了多種多樣挑選的另外，也給使用人產生了小小的不便。因為不一樣知名品牌PLC的程序編寫電纜線互相通用性，買一根正品電纜線通常上1000元。針對以學習培訓為關鍵目地及其常常遇到不一樣知名品牌PLC的專業技術人員而言，假如可以有方法花較低的付出代價自做一根程序編寫電纜線，毫無疑問為她們出示了便捷。PLC盡管知名品牌諸多，但各種各樣知名品牌的PLC其程序編寫插口無非幾類形式，在PLC任意出示的技術性指南里一般也都是出示程序編寫口的腳位界定，這就為自做程序編寫線出示了將會。下邊我也PLC編程口的幾類串口通信標準接口和物理學構造，詳細描述怎樣DIY一根可用的程序編寫電纜線。
二．PLC編程口的形式

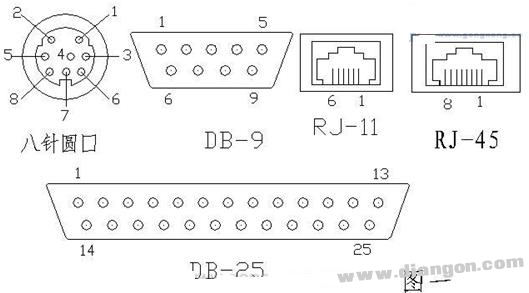

程序編寫電纜線一端與PC的COM口相接，另一端與PLC的程序編寫口相接，PC端的COM口均為RS232C插口，DB-9針型電源插頭。而PLC的程序編寫口按標準接口一般可分成三種，即RS232、RS485、RS422。按物理學構造可分成五種，即八針方口（DIN-8），九針D形口（DB-9），二十五針D形口（DB-25），RJ11口及其專用型插口，在其中之前二種多見，各插口腳位排序如圖所示一圖示。
以便搞好程序編寫電纜線，最先要大約了解一下這三種串口通信標準接口。RS-232、RS-422與RS-485是三種串行數據信息標準接口，標準接口只接口方式的電氣設備特點作出要求，而不涉及到連接器、電纜線或協議書，因此一樣一種標準接口能夠有不一樣的物理學構造，如DB-9、DB-25等。RS-232是PC機與通訊工業生產中運用最普遍的一種串行接口，RS-232C系統總線規范設立25條電源線，包含一個主通道和一個輔助安全通道。大部分狀況下只應用主通道，常見九條電源線（九針D形口），各腳位界定如表一圖示。針對一般雙工通訊，僅需幾個電源線就可保持，如傳送數據線TXD和接收數據線RXD及其邏輯性接地線GND，RS232C只有點到點通信，傳送間距短，共模抑止能力較差。RS-485選用均衡推送和差分信號接受，因而具備抑止共模干擾的工作能力。它應用一對五類雙絞線，將在其中一根界定為A（TXD-/RXD-），另一根界定為B（TXD+/RXD+），不用大數字接地線。速度在100kbps及下列時通訊間距達1200米之上。RS-485能夠連接網絡組成分布式服務，其容許數最多串聯32臺控制器和32臺信號接收器。RS-485只有保持半雙工通訊。
表一：RS-232接口腳位界定
25針9針簡稱敘述
23TXD傳送數據
32RXD接收數據
47RTS懇求推送
58CTS容許推送
66DSR通信設備準備好
75GND數據信號地
81CD載波檢驗
204DTR數據采集終端準備好
229RI響鈴指示儀
RS－422標準接口關鍵是為擺脫RS－232接口規范的通信間距短和傳輸速度慢而創建的。RS－422規范是一種以均衡方法傳送的規范，應用二對五類雙絞線，每一數據信號以二根電源線來傳送，即傳送數據TXD+、TXD-，接收數據RXD+、RXD-，邏輯性電平是由兩根同軸電纜中間的電勢差來決策的，因為選用了多線傳送，大大的提高了抗共模干擾的工作能力，因而較大數據速率達到10MbPs（傳輸15m時）。若傳輸速度降至90kbPs時，則較大間距達到120b250，可保持全雙工通訊。
三．PLC編程電纜線的制做
各生產廠家的程序編寫電纜線的功效就是說將PLC端RS485、RS422文件格式的數據轉換為PC端的RS232C文件格式的數據信息，PLC端如果是RS232則要是按標準立即聯接就可以。因而要自做PLC編程電纜線，就務必將PLC端RS485、RS422變換為PC機可以分辨的RS232C，PC才可以與PLC通訊，進行免費下載、提交、監控器等工作中，這就涉及一個標準接口變換的難題。保持插口變換有幾種方式：一是用簡單的電平變換電源電路，但一種電源電路只有對于一種PLC，且作用不全，特性都不太靠譜，乃至將會會毀壞PC機的串口；二是用專用型的插口變換IC，但業余組保持起來非常復雜，不宜自做。這兒人們應用一種制成品通信接口轉換器，能夠保持RS232/RS485/RS422的變換，(http://www.diangon.com/亞鼎)因為是專用型的通信接口轉換器，應用起來很便捷且特性靠譜，價錢也較為低。

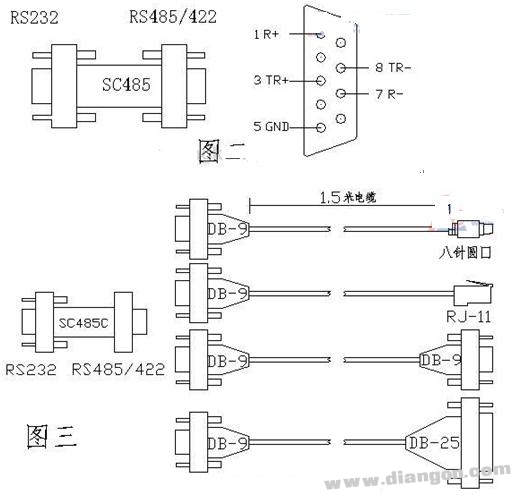

此類商品銷售市場上比較多，以四川德陽四星電子器件的商品SC-484C接口轉換器特征分析，該轉化器用以RS232到RS485/RS422的通信變換,容積精巧,只能2個DB-9電源插頭尺寸,選用串口竊電技術性，不需外置電源。SC-484C的構造及腳位界定如圖所示二圖示。RS232端為DB-9的孔座，能夠立即插在PC機的COM口邊，RS485/RS422端為DB-9的針座，RS485時應用3腳和8腳,RS422時要3腳、8腳、1腳和7腳。運用該接口轉換器制做程序編寫電纜線如圖所示三圖示。左邊為SC-484C接口轉換器，右邊從上而下各自為DIN-8、RJ11、DB-9和DB25電源插頭的程序編寫電纜線，電纜線挨近接口轉換器一邊的電源插頭均為DB-9板孔電源插頭，另一頭均為針插頭，各自相匹配不一樣物理學構造的PLC編程口。

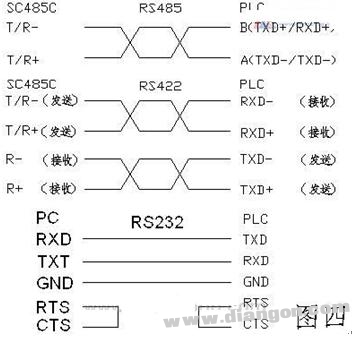

布線時依據PLC端是RS485還是RS422挑選相匹配的腳位，依照“推送接接受，接受接推送，正接正，負接負”的規律性聯接，SC-484C接口轉換器與PLCRS485、RS422插口接線方法和PC與PLCRS232接口布線見圖四。
圖四
要搞好一根程序編寫電纜線，除開要開展RS232/RS485/RS422中間的插口變換外，還務必掌握PLC編程口各腳位的界定，由于即便是選用同一種標準接口，不一樣生產廠家的PLC其腳位遍布也不是同樣的。表二出示了幾類主流產品PLC的腳位界定，供自做時參照。未例舉的PLC能夠搜索任意的技術性指南，還可以到在網上找一個通用性工業觸摸屏（hmi）的使用說明，在HMI與各生產廠家PLC聯網的聯線表明中能夠尋找銷售市場上絕大部分PLC的腳位界定。
表二部分PLC編程口腳位界定
PLC型號規格標準接口插口外觀設計腳位界定
S7-200RS485DB-93B/8A
TIWDO/NEZARS485DIN-81A/2B
LGｍａｓｔｅｒK系列產品RS232DB-92RXD/3TXD/5GND
FX2N/FX0NRS422DIN-81RXD-/2RXD+/4TXD-/7TXD+
OMRONCH200HSRS232DB-92TXD/3RXD/7GND/4RTS/4CTS
ABSLC503/504RS2323TXD/2RXD/5GND/7RTS/8CTS
ABBCOMLIRS2326TXD/7RXD/5GND
（SLAVEMODE）
KOYODIRECTDLRS232RJ114TXD/3RXD/2GBND
四、結語
一種正品電纜線只有在一種PLC上應用，而一只接口轉換器加上不一樣連接器能夠組成一套程序編寫電纜線，基本上能夠在一切知名品牌的PLC上應用。接口轉換器和連接器在通信市場都能購到，并且價格低，固定成本僅需正品電纜價格的十分之一左右，制作也非常簡便。自制的編程電纜可以在PC與PLC之間可以完成程序上傳、下載、在線監控等功能，在功能和可靠性上比起原裝電纜來可以說是毫不遜色。

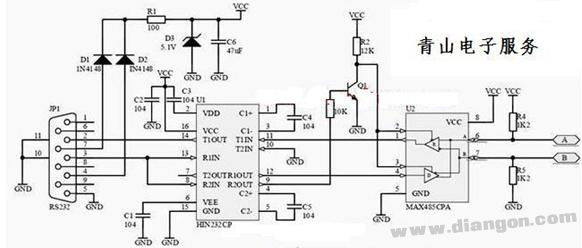

RS232轉RS485自制線原理圖
串行通訊電纜的制作 RS-232通訊電纜的制作
無論是9孔插頭，還是25孔插頭，其串行通訊電纜連接時都要遵循下列對接關系：
SG←→SG TXD←→RXD RXD←→TXD RTS←→CTS
CTS←→RTS DTR←→DSR DSR←→DTR
根據上述對接關系，就可以非常方便地連接串行通訊電纜。這里順便介紹一下上述各引腳所代表的含義：
SG英文全稱為Signal Ground/Common Return，表示信號地；
TXD指Transmitted Data，表示數據發送；
RXD指Received Data，表示接收數據；
RTS指Request To Send，表示發送請求；
CTS指Clear To Send，表示清除請求；
DTR指Data Terminal Ready，表示數據終端準備就緒；
DSR指Data Signal Rate Selector，表示數據置位準備就緒。
在制作9芯串口連線時，需要2個9孔插頭和1.5米長的至少7芯的扁平電纜，引腳連線如下所示。
9孔插頭－9孔插頭引腳連線為：2-3、3-2、4-6、5-5、6-4、7-8、8-7。
9孔插頭－25孔插頭引腳連線為：2-2、3-3、4-6、5-7、6-20、7-5、8-4。
25孔插頭－25孔插頭引腳連線為：2-3、3-2、4-5、5-4、6-20、7-7、20-6。
臺達DOP系列觸摸屏與各品牌PLC通訊連線
1、GE VERMAX 編程電纜制作（電源模件第一個串口）：
PLC PC
（9 SUB MALE） （9 SUB FEMALE）
2 （T） 2 （R）
3 （R） 3 （T）
5 （G） 5 （G）
2、GE 90—30系列（CPU351/352/363/364） 編程電纜制作（RS232端口 6腳RJ11型）：
PLC PC
（6 RJ11 MALE） （9 SUB FEMALE）
2 （T） 2 （R）
5 （R） 3 （T）
3 （G） 5 （G）
3、GE 90-30、90-70、VersaMax 編程電纜制作（RS232端口 6腳RJ11型）：
PLC RS422/RSRS232 PC
（15 SUB MALE） （9 SUB FEMALE）
12 （T-） （R+） （T） 2 （R）
13 （T+） （R-） （R） 3 （T）
10 （R-） （T+） （G） 5 （G）
11 （T+） （T-）
9 （RT）
6 （RTS-）
15 （CTS-）
6 （RTS+）
15 （CTS+）
4、GE公司生產的編程電纜（GE 90-30、90-70、VersaMax），在調試過程中不夠長，需要延長，延長線的制作為同1
注意一下，GE 90-70有兩個15 SUB FEMALE串口，用第二個串口方能編程，即使用GE公司生產的編程電纜。

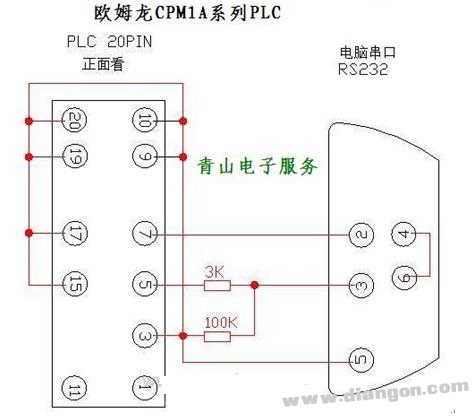

歐姆龍CPM1A編程電纜製作資料
一、 (如圖)

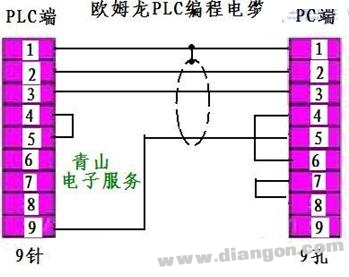

二、歐姆龍plc編程電纜

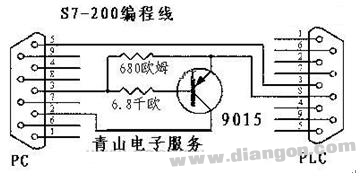

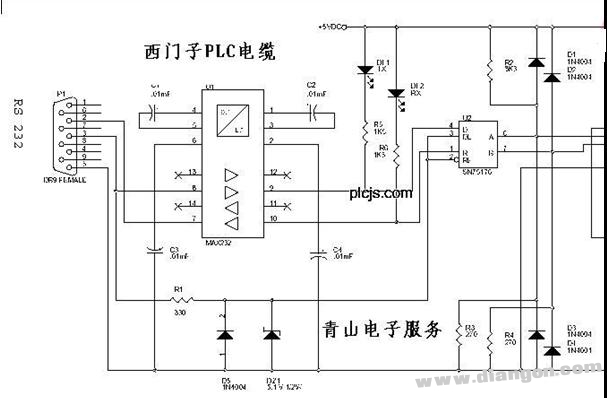

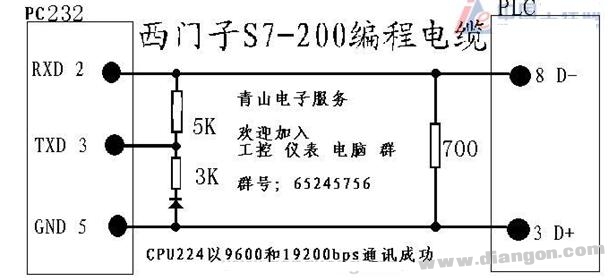

西門子s7-200和300編程電纜制作方法
西門子s7-200和300編程電纜制作方法
| 2010-06-19 21:34:17 4樓
s7-200：PPI通訊方式
1：用siemens的PPI編程電纜
2：用rs232/485轉換器，485與plc的PPI口的連接方式是： 3－Data＋ 8－Data－ s7-300、400：通過MPI通訊，用siemens的適配器（PC－Adapter），適配器的一端直接和plc的MPI口相連，適配器的另一端采用下面的連接方式。 1－1 2－3 //發送端 3－2 //接收端 4－6 //發送確認 5－5 //共地 6－4 //接收確認 7－8 //發送完成 8－7 //接受完成 9－9 Profibus：
1：用專用電纜，一般是 A1-A1 B1-B1
2: 自己制作 3－3 8－8
s7200與TP170B通訊電纜的制作
3－－3; 8－－8.

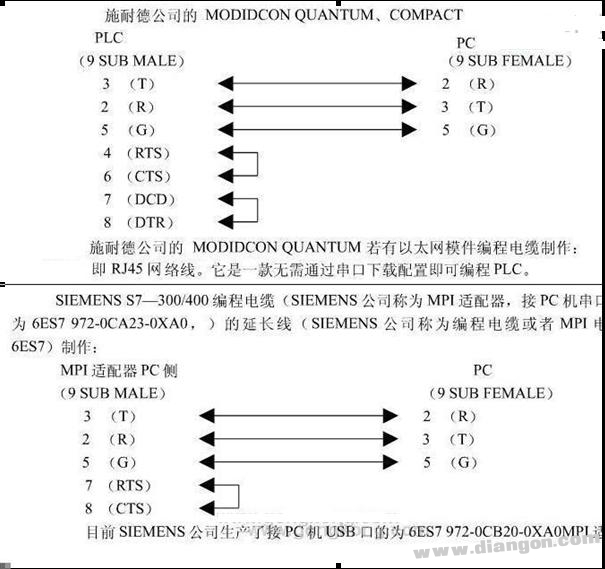

施奈德編程電纜制作。
WEINVIEW觸摸屏的編程電纜制作：觸摸屏WeinView/EasyView編程電纜制作方法

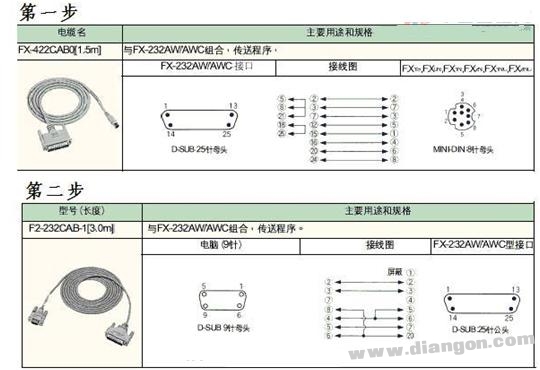

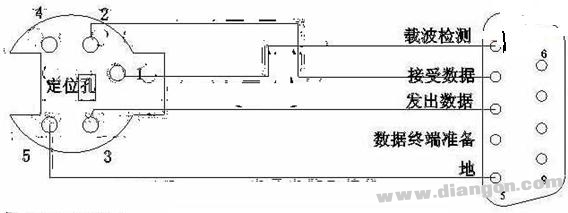

制作三菱FX系列PLC編程電纜
用于三菱FX1S、FX1N、FX2N、FX2NC及A系列PLC編程使用。
第一步：制作一根FX-422CABO。
第二步：制作一根F2-232CAB-1
第三步：把上以兩根線的25針母接頭和公插頭對接。
上圖實際就是計算機的串口直接對應PLC的DIN8孔為；
計算機 PLC
2 2
3 7
5 3
6和8短接 6
好了，一根三菱plc編程電纜SC-09就制作完成了。
三菱FX系列編程電纜 三菱PLC編程電纜製作資料
電腦與PLC/CQM1H系列的編程電纜XW2Z-200S-CV的制作
PLC-PC：2-2 3-3 4-8 5-7 9-5
LG PLC編程電纜制作方法
使用RS232 串行口和屏蔽電纜制作。
公2（白）〈－－－－-〉母3（白），
公3（黃）〈－－－－-〉母2（黃）
公5（紅）《－－－－-》母5（紅），
屏蔽層加護套焊接在金屬外殼上。
以上顏色為自定。假如線徑太細接口卡不牢，可以先用電工膠帶固定和加粗厚再安裝接口外殼。

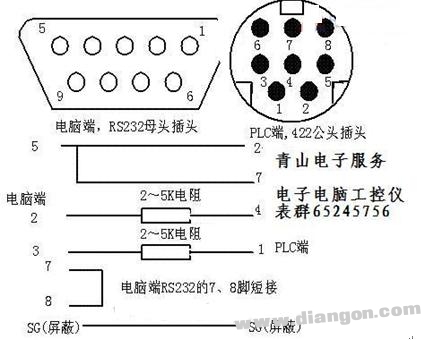

富士PLC編程電纜制作
制作方法如下：
1.直連編程電纜 ，該制作方法當初是參考三菱PLC編程電纜制作方法。當初網上沒有關于富士PLC編程電纜制作的方法，在觸摸屏編程手冊上看到富士PLC采用RS422通訊，并下載了通訊口圖如圖所示。開始準備用RS232/422轉換器制作，單本地沒有買到。想起三菱PLC也是RS422通訊，網上很多三菱編程電纜制作圖，就下載了一個三菱接線圖并制作了一個富士編程電纜。
開始用電阻制作的編程電纜用V1.0中文版富士軟件聯機成功幾率很低，10%左右。在車間用筆記本成功幾率為0，就到鄭州購買RS232/422模塊制作另外一根編程電纜，誰知道用轉換器制作的編程電纜在辦公室成功幾率0，車間就更不用說了。就一直使用電阻連接的編程電纜并把PLC拆到辦公室輸入程序再安裝到車間。直到后來才有好心的工控朋友說V1.0中文版軟件是在WIN98系統聯機的軟件，XP系統必須用V2.0以后的版本。下載安裝V2.0版本軟件，兩種方法制作的編程電纜都可以用。
【attach】42【/attach】
4 RTX+ －－－－－－－－－－－－－－－－－－－－－－－－-5 GND
6 TXD+ －－－－－－－－－－－－－－－－－－－－－－－－-5 GND
3 RXD— －－－－－－2.2K電阻－－－－－－3 RXD
5 TXD— －－－－－－2.2K電阻－－－－－－2 TXD
將PLC的4(RXD+).6(TXD+)腳的導線與電腦9芯母頭的5腳連接(該腳是RS232的地)，
3腳(RXD-)通過2.2k歐的電阻與9芯的3腳相連,
5腳(TXD-)通過2.2k歐電阻與9芯的2腳相連
2.通過RS232-RS422轉換頭相連
到電腦市場購買一個RS232-422轉換頭（25元左右，比電阻連接的安全）,按轉換頭的說明書的說明與8芯水晶頭按RTX+接RTX+；RTX-接RTX-；TXD+接TXD+；TXD-接TXD-連接就可。
后有朋友聯機不成功，我總結有以下原因導致他們沒有成功：
1 如果有USB/RS232轉換器，注意轉換器必須單獨供電，如果轉換器可以用+5V供電，可以直接用PLC的+5V電源 。如果轉換器是+9V供電的可能需要另外增加一個直流電源了；
2 軟件必須用2.0英文版本，1.0中文版本可以在下面編程用，1.0在WIN98系統可用，在XP 系統聯機成功率不高（偶然可以成功一次）。
3 判斷接線是否正確，可以把水晶頭插到PLC編程口（PLC NB2有一個口不是編程口，不要插錯）測量+5V是否是1/7和2/8腳。好幾個朋友都是把水晶頭上下程序弄錯 。好幾個朋友都是把通訊口1~8的次序弄顛倒了，插到PLC通訊口后測量1腳和2腳+5V極性判斷是否接錯。
富士spb plc的編程電纜內部接線圖！
一端8芯水晶頭 一端rs232 9孔
RJ45端 3－－－－-TD+ ; 4－－－－-TD- ; 5－－－－-RD+ ; 6－－－－-RD- ; 1，2，7，8－－－NC
SPB為RS422模式，因此令一端你需要一個RS232轉RS422的轉換器～～然后對應著轉換器上的引腳分布進行接線。
另低版本的軟件會導致通訊失敗，請使用高版本的軟體。
F930GOT-BWD-C的編程電纜
PC HMI
2－－－－－－－－3
3－－－－－－－－2
4－－－－－－－－6.8
5－－－－－－－－5
6.8－－－－-4
4400與OMRON CP1H的通訊電纜制作
plc－－－－－－－－－－-hmi
3 3
2 2
9 5
4，5短
自制松下PLC(FP0)編程電纜圖
