壓力容器主要由哪幾部分構成?
發布時間: 2019-03-03作者：baile100瀏覽量：
壓力容器一般構造有:筒體、封頭、法蘭、密封元件、開孔與接管以及支座等六大部分構成外殼。對于貯存容器,外殼即為容器;而反應、換熱、分離等容器還需裝入工藝所需內件才能構成完整的容器。如圖1-1所示。

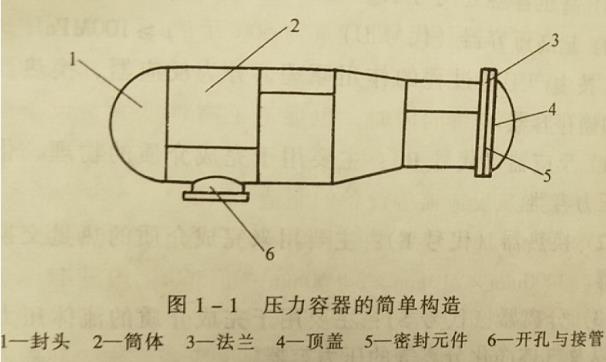

圖1-1 壓力容器的簡單構造
1一封頭2一筒體3一法蘭4一頂蓋5一密封元件6開孔與接管
筒體:儲存或完成化學反應所需的壓力空間。圓形筒體可分為整體式(容器壁在厚度方向是由一連續完整的材料構成,
即所謂單層筒體;中低壓容器由于壁厚較薄,多為整體式)和組 合式(容器壁是由兩層或兩層以上的材料構成,如多層包扎、多 層熱套、多層繞板等)兩種。
2.封頭:當容器組裝后不需開啟(無內件或不需更換內件) 以保證容器的密封,但對需檢修和更換內件的容器,封頭和簡體 連接應為可拆式,這時通常稱為頂蓋,其頂蓋和筒體之間還要有 一個密封結構。常壓和中、低壓容器可用平蓋封頭。高壓容器不 允許使用平蓋(因其受力狀態較惡劣),只能用球形、橢球形和錐形封頭。
3.法蘭:法蘭是容器及管道連接的重要部件,通過螺栓和 墊片的連接與密封,以保持系統不致泄漏。
4.密封元件:置于筒體與封頭或兩法蘭接觸面之間,借助螺栓等連接件壓緊,使容器內的液體或氣體不致泄漏。
5開孔與接管:為檢查和工藝要求而開設的孔或接管。如人孔、進出料口、安裝壓力表、安全閥等的管孔。
