奧氏體不銹鋼與鐵素體鋼焊接的焊接特性是什么?
發布時間: 2019-11-06作者：baile100瀏覽量：
奧氏體不銹鋼與鐵素體鋼焊接的焊接特性是什么?
答在低溫設備中常用鐵素體鋼，其牌號有09Mn2V(-70℃)、06MnNb(-90℃)、N19(-196℃)等，經常要將其 與1Crl8NT鋼進行焊接。這類異種鋼焊接時的主要特征 是焊接接頭中碳的遷移和合金元素的擴散易導致焊縫熔合線 低溫沖擊韌度的下降并產生裂紋。
(1)脫碳帶奧氏體鋼焊縫中含有一定量的鈦，鈦是強 烈碳化物形成元素，與鐵素體鋼中碳的親和力很大，從而使鐵 素體鋼中的碳向焊縫一側遷移，使鐵素體鋼母材金屬一側形 成脫碳帶。
(2)增碳帶碳遷移的結果，在奧氏體鋼焊縫一側形成 增碳帶。但在不預熱進行焊接時，一般不會發生明顯的增 碳帶
增碳帶處于鉻、鎳元素濃度陡降的互熔區內；脫碳帶不僅 是低溫沖擊韌度的低值區，而且往往是裂紋的起始和延展區 帶，而其寬度又為增碳帶的數倍至十幾倍，所以危害性最大。

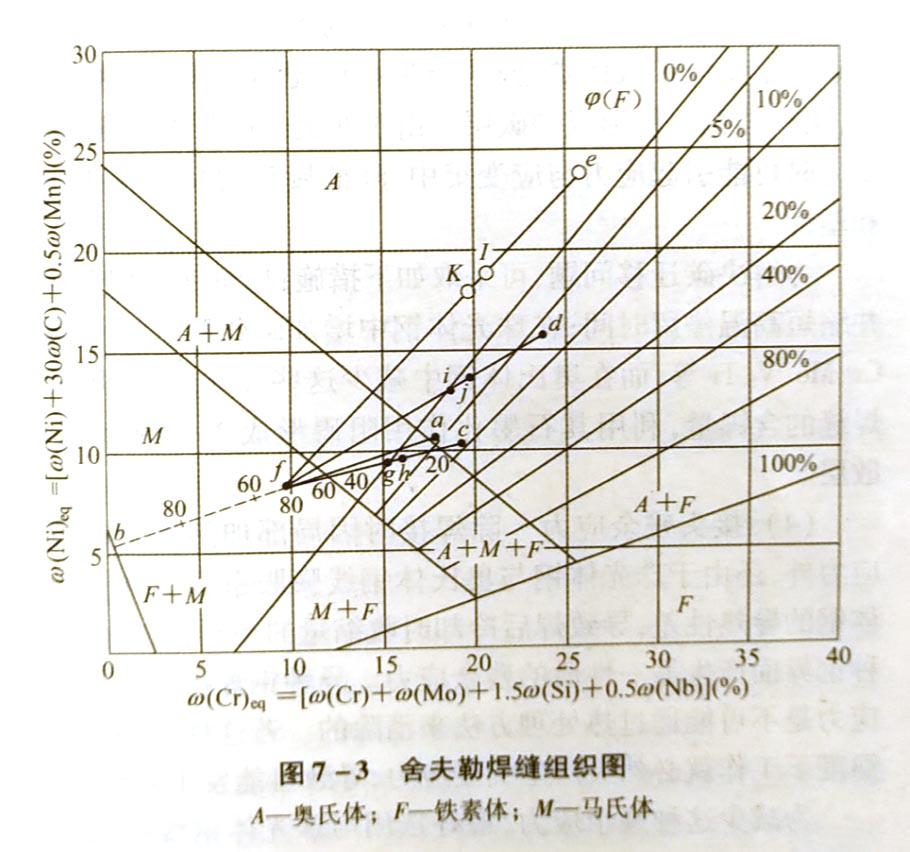

(3)合金濃度緩降通過舍夫勒焊縫(圖7-3)的計 算，為使焊縫獲得奧氏體+鐵素體雙相組織，應選擇比奧氏體 不銹鋼母材金屬含更多鉻、鎳的焊接材料進行焊接。焊縫中含有較高的鉻、鎳元素，引起和鐵素體鋼母材金屬鉻、鎳元素的濃度差，使鉻、鎳元素向鐵素體鋼一側擴散，形成合金元素的緩降帶。
(4)細粒珠光體帶焊接接頭經焊接退火處理后，在脫碳帶和增碳帶之間有一個寬度從幾微米到十幾微米的細粒珠 光體帶，這是低碳馬氏體在高溫回火后的產物。該區帶對焊接接頭力學性能無任何不利影響。
答在低溫設備中常用鐵素體鋼，其牌號有09Mn2V(-70℃)、06MnNb(-90℃)、N19(-196℃)等，經常要將其 與1Crl8NT鋼進行焊接。這類異種鋼焊接時的主要特征 是焊接接頭中碳的遷移和合金元素的擴散易導致焊縫熔合線 低溫沖擊韌度的下降并產生裂紋。
(1)脫碳帶奧氏體鋼焊縫中含有一定量的鈦，鈦是強 烈碳化物形成元素，與鐵素體鋼中碳的親和力很大，從而使鐵 素體鋼中的碳向焊縫一側遷移，使鐵素體鋼母材金屬一側形 成脫碳帶。
(2)增碳帶碳遷移的結果，在奧氏體鋼焊縫一側形成 增碳帶。但在不預熱進行焊接時，一般不會發生明顯的增 碳帶
增碳帶處于鉻、鎳元素濃度陡降的互熔區內；脫碳帶不僅 是低溫沖擊韌度的低值區，而且往往是裂紋的起始和延展區 帶，而其寬度又為增碳帶的數倍至十幾倍，所以危害性最大。
(3)合金濃度緩降通過舍夫勒焊縫(圖7-3)的計 算，為使焊縫獲得奧氏體+鐵素體雙相組織，應選擇比奧氏體 不銹鋼母材金屬含更多鉻、鎳的焊接材料進行焊接。焊縫中含有較高的鉻、鎳元素，引起和鐵素體鋼母材金屬鉻、鎳元素的濃度差，使鉻、鎳元素向鐵素體鋼一側擴散，形成合金元素的緩降帶。
(4)細粒珠光體帶焊接接頭經焊接退火處理后，在脫碳帶和增碳帶之間有一個寬度從幾微米到十幾微米的細粒珠 光體帶，這是低碳馬氏體在高溫回火后的產物。該區帶對焊接接頭力學性能無任何不利影響。
熱門課程
熱門資訊
- 2522
- 2376
- 2374
- 2372
- 2369
- 容易閃眼睛的幾種情況，電焊工如何避免2021-10-22
- 怎樣快速學會調節氬弧焊的電流？2021-10-22
- 氬弧焊如何焊出不同的顏色？2021-10-22
- 氬弧焊點焊總是會有氣孔怎么回事？那么2021-10-22
- 電工證焊工證復審需要多少費用？2021-10-22
- 37名電焊工無證上崗被拘留2021-10-22
- 電焊條有哪幾種，電焊條的型號及作用2021-09-23
- 電工、焊工、制冷、高處作業操作證電子2019-11-17
- 不銹復合鋼板的焊接工藝要素是什么?2019-11-06
