焊接符號大全(焊工符號圖文詳解)

發布時間: 2017-06-25作者:baile100瀏覽量:
目錄
首先宋老師來介紹一下什么是焊接符號:
焊接符號的意思及作用:
焊縫形式及坡口尺寸在圖紙上是怎樣表示的
焊接符號組成結構
焊縫形式及坡口尺寸在圖紙上是怎樣表示的
表示焊縫的基本符號有哪些
焊接加工符號的國家標準有哪些
表示焊縫的輔助符號有哪些
表示焊縫的補充符號有哪些
表示焊縫的尺寸符號有哪些
焊接符號標注中的指引線
焊接符號標注方法
焊接符號標注實例及方法
詳解aws焊接符號
鋼結構焊接符號含義大全

焊接符號大全(焊工符號圖文詳解)



首先宋老師來介紹一下什么是焊接符號:

焊接符號國家標準是GB324,焊接符號是一種工程語言,能簡單、明了地在圖紙上說明焊縫的形狀、幾何尺寸和焊接方法。這是我國規定焊接簡單快速的讓焊接師傅跟跟焊接工藝的對接方法。

焊接符號的意思及作用:

焊接符號是把在圖樣上用技術制圖方法所表示的焊縫的基本形式和尺寸采用一些符號來表示的方法。焊接符號可以表示出:
(1)所焊焊縫的位置。
(2)焊縫橫截面形狀(坡口形狀)及坡口尺寸。
(3)焊縫表面形狀特征。
(4)表示焊縫某些特征或其他要求。




焊縫形式及坡口尺寸在圖紙上是怎樣表示的

焊縫形式及坡口尺寸在圖紙上一般采用技術制圖的方法表示。為了簡化焊縫在圖樣上的表示方法,現采用國家標準規定的焊縫符號及坡口尺寸的表示方法。

焊接符號組成結構

焊接符號一般是由基本符號和指引線組成,必要時還可以加上輔助符號、補充符號和焊縫尺寸符號。

焊縫形式及坡口尺寸在圖紙上是怎樣表示的

焊縫形式及坡口尺寸在圖紙上一般采用技術制圖的方法表示。為了簡化焊縫在圖樣上的表示方法,現采用國家標準規定的焊縫符號及坡口尺寸的表示方法。

表示焊縫的基本符號有哪些

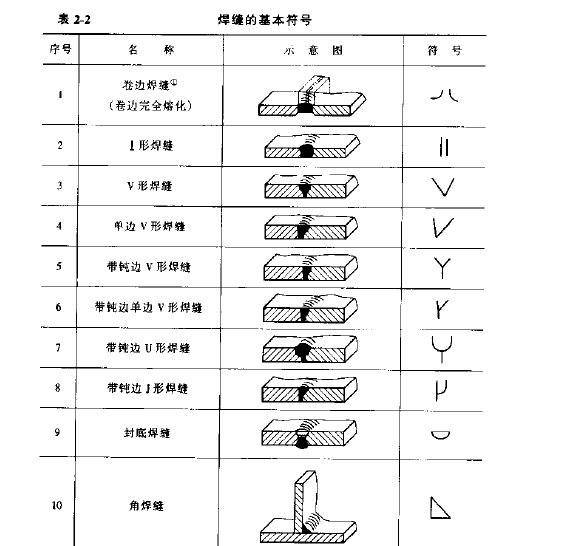

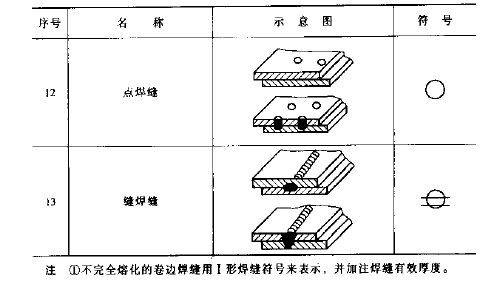

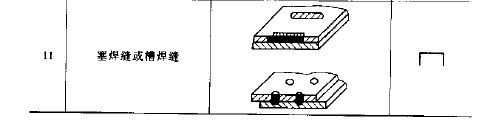

焊縫基本符號是表示焊縫截面形狀的符號,它采用近似于焊縫橫剖面形狀的符號來表示。GB324-1988中規定了13種焊縫形式的符號,見表2-2。
焊接符號大全(焊工符號圖文詳解)焊接符號大全(焊工符號圖文詳解)焊接符號大全(焊工符號圖文詳解)
點擊下載焊接符號說明大全(excel表格詳細講解)

焊接加工符號的國家標準有哪些

焊接符號的國家標準主要有兩個:
(1) GB324一2008《焊縫代號》。
(2) GB985-1988《手工電弧焊焊接接頭的基本形式與尺寸》。

表示焊縫的輔助符號有哪些

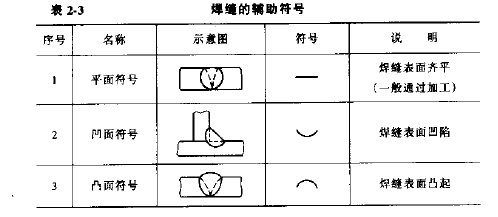

輔助符號表示焊縫表面形狀特征的符號,見表2-3。不需要確切地說明焊縫的表面形狀時,可以不用輔助符號。
焊接符號大全(焊工符號圖文詳解)

表示焊縫的補充符號有哪些

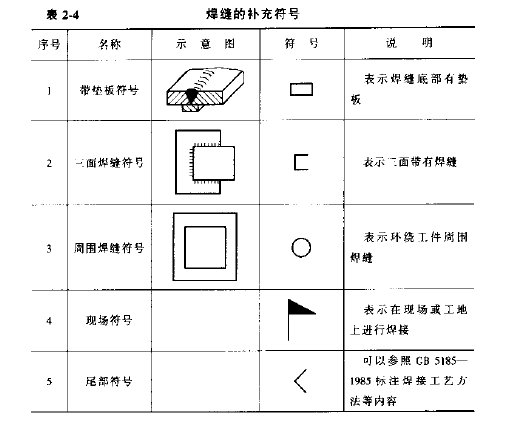

補充符號是為了補充說明焊縫的某些特征而采用的符號,見表2-4。
焊接符號大全(焊工符號圖文詳解)

表示焊縫的尺寸符號有哪些

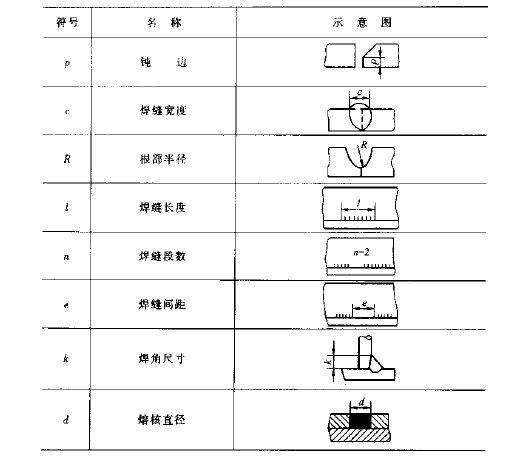

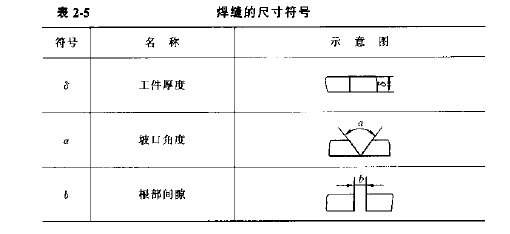

焊縫的尺寸符號見表2-5。
焊接符號大全(焊工符號圖文詳解)焊接符號大全(焊工符號圖文詳解)

焊接符號標注中的指引線

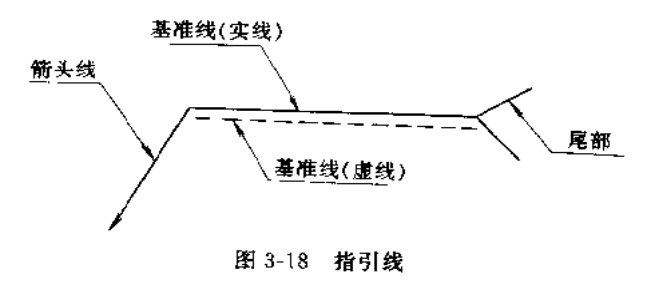

指引線是表示指引焊縫位置的符號。由帶箭頭的指引線和兩條基準線(一條為實線,另一條為虛線)組成。指引線指向有關焊縫處,基準線一般應為水平線。焊縫符號及尺寸標注在基準線上,必要時基準線末端加一尾部,作其它說明用(如焊接方法等),如圖3-18所示。
焊接符號大全(焊工符號圖文詳解)

焊接符號標注方法

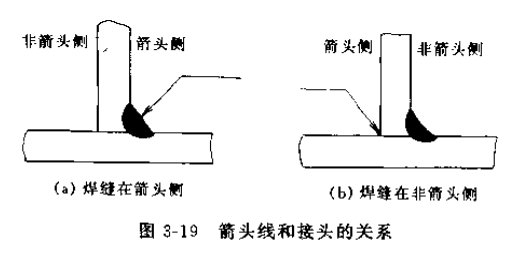

完整的焊縫表示方法應包括上述基本符號、輔助符號、補充符號,以及指引線、一些尺寸符號和數據等。標注箭頭線時,可指向焊縫或不指向焊縫,如圖3-19所示。
焊接符號大全(焊工符號圖文詳解)

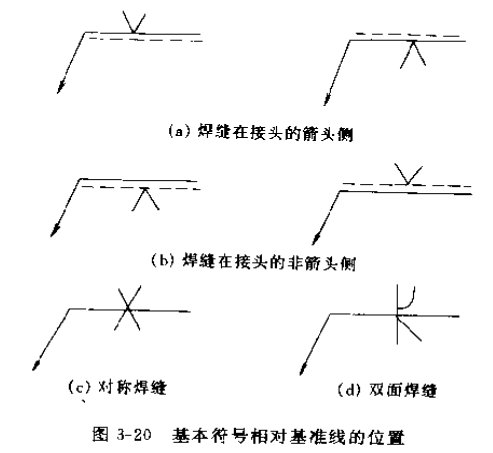

基準線的虛線可在基準線的實線上側或下側,當焊縫在接頭的箭頭側,則基本符號標在基準線的實線側,如果焊縫在接頭非箭頭側,則將基本符號標在基準線的虛線側。標注對稱焊縫或雙面埠縫可不加虛線,如圖3-20所示。
焊接符號大全(焊工符號圖文詳解)
焊縫尺寸符號及數據的標注原則如下:
1.在基本特號左邊標注:鈍邊高度p,坡口高度H,焊角高度K,焊縫余高h,熔透深度s,根部半徑R,焊縫寬度C,焊角直徑d。
2.在基本符號右邊標注:焊縫長度l,焊縫間隙e,相同焊縫數量n。
3。在基本特號上邊標注:坡口角度a,根部間隙b。

焊接符號標注實例及方法

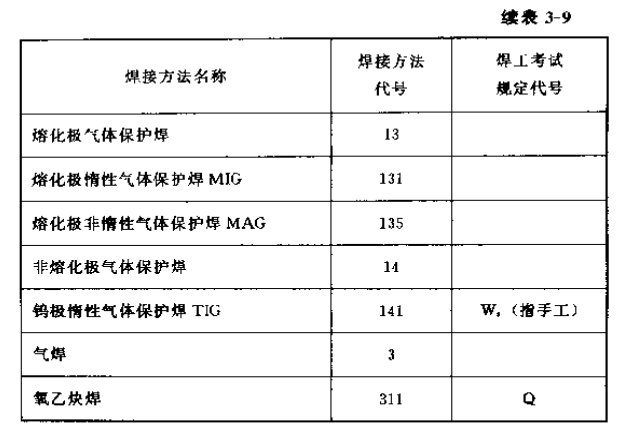

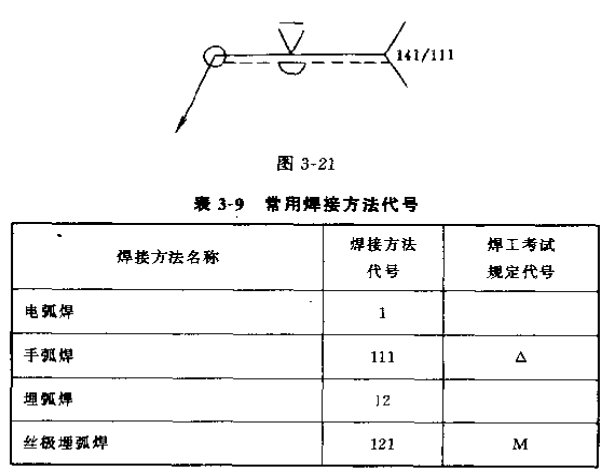

在焊接結構圖樣上,焊接方法可按國家標準GB5185-85的規定用阿拉伯效字表示,標注在指引線的尾部。常用焊接方法代號見表3-9所示。如果是組合焊接方法,可用“/”分開,左側表示正面(或蓋面)的焊接方法,右側表示背面(或打底)焊接方法。例如V形焊縫先采用鎢極氫弧焊打底,后用手工電弧焊蓋面,則表示為141/111。
焊縫符號和焊接方法代號標注示例見圖3-21所示。該圖表示V形坡口對接焊縫,背面封底焊,正面焊縫表面齊平,焊接方法為打底焊用手工鎢極氮弧焊,蓋面焊和封底焊用手工電弧焊。焊接符號大全(焊工符號圖文詳解)
焊接符號大全(焊工符號圖文詳解)

詳解aws焊接符號

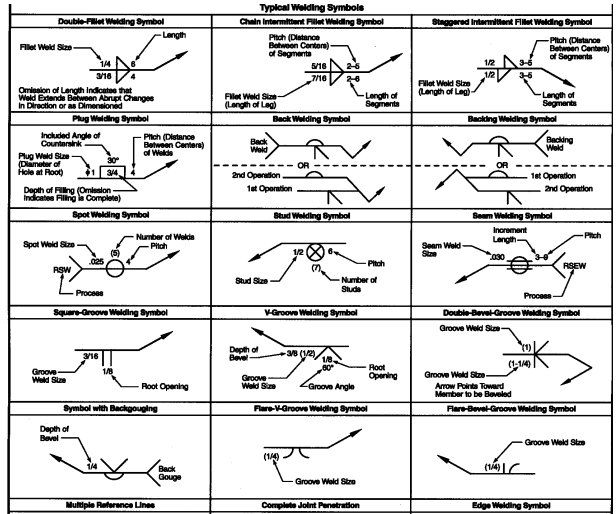

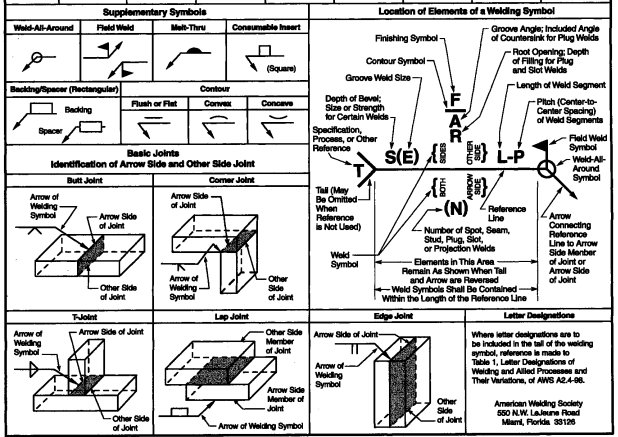

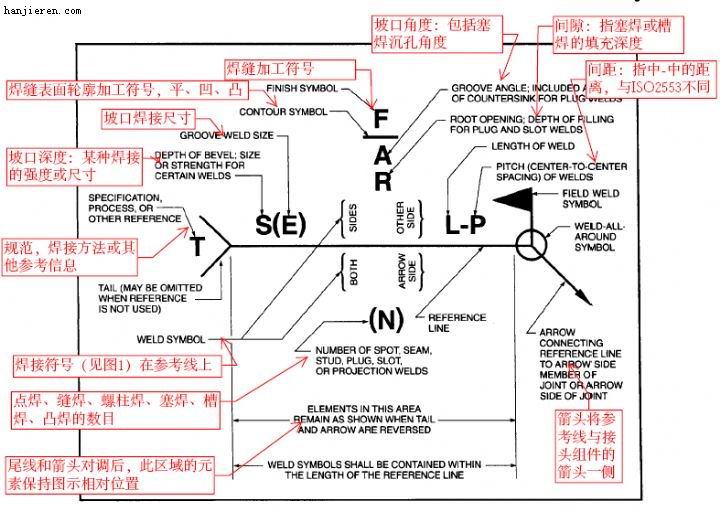

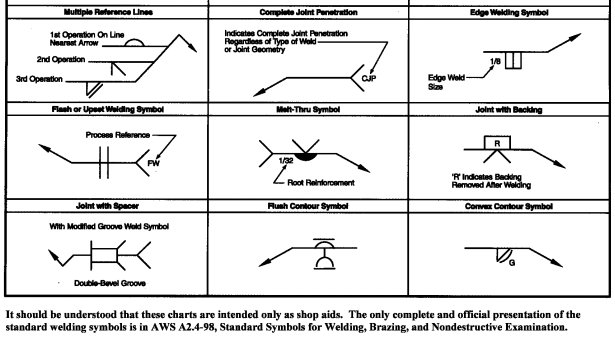

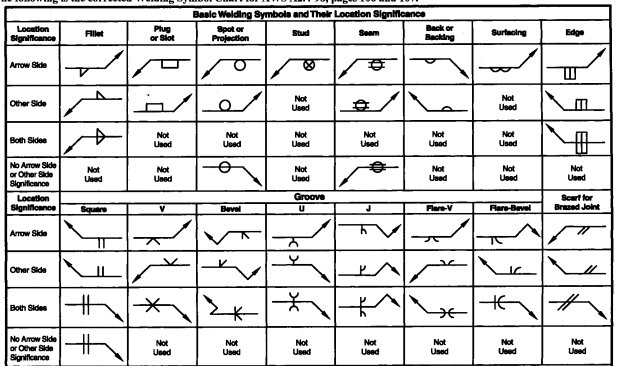

AWS其英文全稱為American Welding Society,即:美國焊接學會。AWS焊接符號標準在世界各地得到廣泛的應用,因AWS焊接符號標準與中國的焊接符號標準(GB324)有所不同,對于經常接觸國外圖紙的朋友來說掌握AWS焊接符號標準是很必要的。
AWS與中國標準相同,AWS焊接符號也包含基準線和箭頭線這樣的基本元素,同樣也有輔助符號,焊接符號的表示方式基本上都差不多。例如,角焊縫國標的和AWS標準的表示的都是用三角符號。不過,焊接符號所在基準線的位置,所表示的意思卻恰恰相反。因此所用到AWS標準時要參考原文,不能根據國標來理解。
焊接符號大全(焊工符號圖文詳解)焊接符號大全(焊工符號圖文詳解)焊接符號大全(焊工符號圖文詳解)焊接符號大全(焊工符號圖文詳解)焊接符號大全(焊工符號圖文詳解)

鋼結構焊接符號含義大全

鋼結構焊接符號也是依據GB324一1988《焊縫代號》來繪制。鋼結構一般屬于建筑學科,屬于建筑行業。因此在鋼結構焊接符號的標注中經常伴隨有建筑符號、型鋼符號、螺栓符號及鉚釘符號等。
鋼結構焊縫符號表示的方法及有關規定:

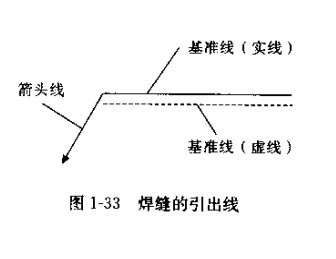

1、焊縫的引出線是由箭頭和兩條基準線組成。其中一條為實線,另一條為虛線,線型均為細線。如圖1-33。
焊接符號大全(焊工符號圖文詳解)
2、基準線的虛線可以畫在基準線實線的上側,也可畫在下側,基準線一般應與圖樣的標題欄平行,僅在特殊條件下才與標題欄垂直。

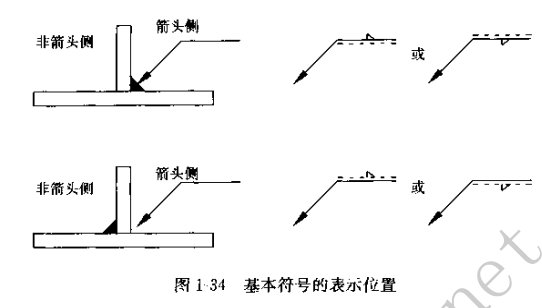

3、若焊縫處在接頭的箭頭側,則基本符號標注在基準線的實線側;若焊縫處在接頭的非箭頭側,則基本符號標注在基準線的虛線側,如圖1-34。
焊接符號大全(焊工符號圖文詳解)

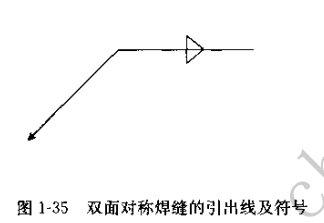

4、當為雙面對稱焊縫時。基準線可不加虛線,如圖1-35。
焊接符號大全(焊工符號圖文詳解)

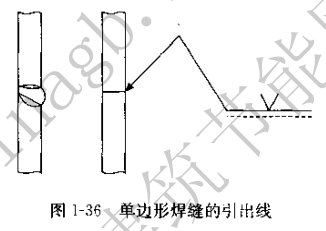

5、箭頭線相對焊縫的位置一般無特殊要求,但在標注單邊形焊縫時箭頭線要指向帶有坡口一側的工件,如圖1-36。
焊接符號大全(焊工符號圖文詳解)
6、基本符號、補充符號與基準線相交或相切,與基準線重合的線段,用粗實線表示。
7、焊縫的基本符號、輔助符號和補充符號(尾部符號除外)一律為粗實線,尺寸數字原則上亦為粗實線,尾部符號為細實線,尾部符號主要是標注焊接工藝、方法等內容.

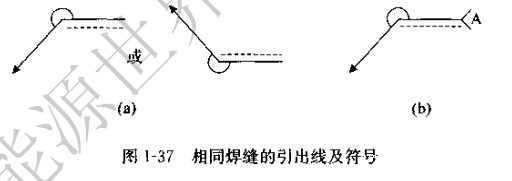

8、在同一圖形上,當焊縫形式、斷面尺寸和輔助要求均相同時,可只選擇一處標注焊縫的符號和尺寸。并加注“相同焊縫的符號”,相同焊縫符號為3/4圓弧,畫在引出線的轉折處。如圖1-37(a)。
在同一圖形上,有數種相同焊縫時,可將焊縫分類編號,標注在尾部符號內,分類編號采用A,B,C......在同一類焊縫中可選擇一處標注代號,如圖1-37(b)。
焊接符號大全(焊工符號圖文詳解)

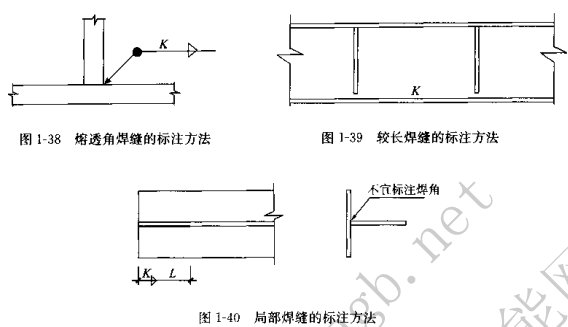

9、熔透角焊縫的符號應按圖1-38方式標注。熔透角焊縫的符號為涂黑的圓圈,畫在引出線的轉折處。
10、用形中較長的角焊縫(如焊接實腹鋼梁的翼緣焊縫),可不用引出線標注,而直接在角焊縫旁標注焊縫尺寸值K,如圖1-39。
11、在連接長度內僅局部區段有焊縫時,按圖1-40標注。K為角焊縫焊腳尺寸。
焊接符號大全(焊工符號圖文詳解)

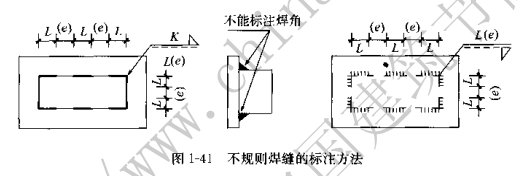

12、當焊縫分布不規則時,在標注焊縫符號的同時。在焊縫處加中實線表示可見焊縫,或加柵線表示不可見焊縫,標注方法如圖1-41。
焊接符號大全(焊工符號圖文詳解)

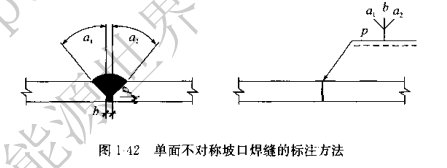

13、相互焊接的兩個焊件,當為單面焊帶雙邊不對稱坡口焊縫時,引出線箭頭指向較大坡口的焊件,如圖1-42。
焊接符號大全(焊工符號圖文詳解)
14、環繞工作件周圍的圍焊縫符號用圓圈表示,畫在引出線的轉折處,并標注其焊角尺寸K。如圖1-43。
15、三個或三個以上的焊件相互焊接時,其焊縫不能作為雙面焊縫標注,焊縫符號和尺寸應分別標注,如圖1-44。
16、在施工現場進行焊接的焊件其焊縫需標注“現場焊縫”符號。現場焊縫符號為涂黑的三角形旗號,繪在引出線的轉折處,如圖1-45。
焊接符號大全(焊工符號圖文詳解)

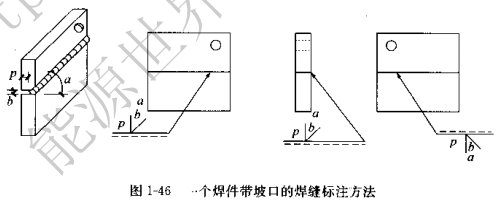

17、相互焊接的兩個焊件中,當只有一個焊件帶坡口時(如單面V形),引出線箭頭是指向帶坡口的焊件,如圖1-46。
焊接符號大全(焊工符號圖文詳解)

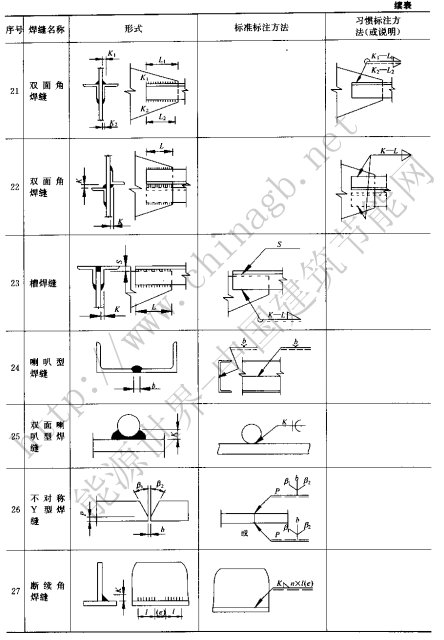

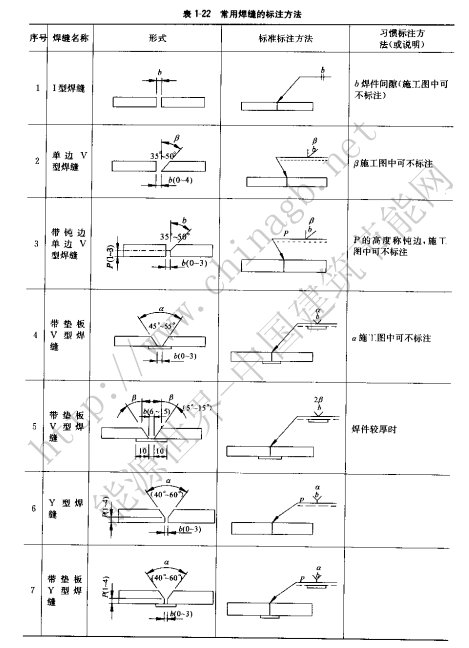

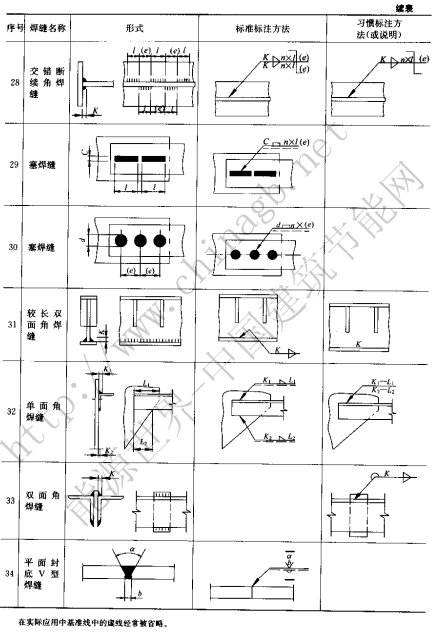

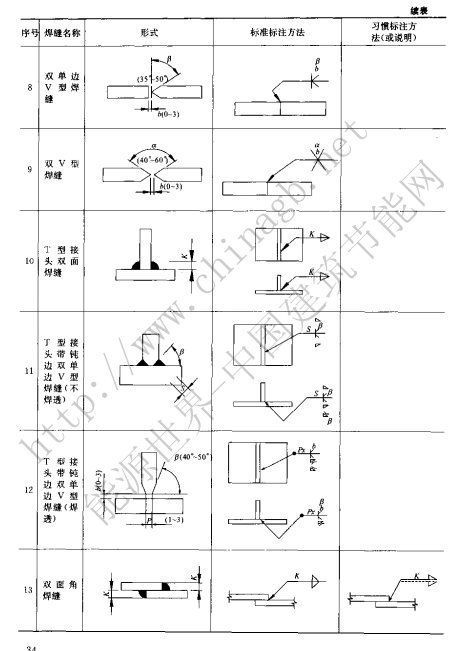

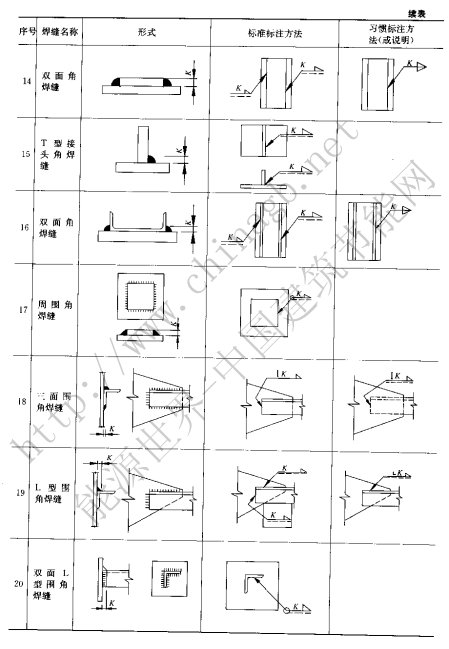

鋼結構焊接符號大全:
焊接符號大全(焊工符號圖文詳解)焊接符號大全(焊工符號圖文詳解)焊接符號大全(焊工符號圖文詳解)焊接符號大全(焊工符號圖文詳解)焊接符號大全(焊工符號圖文詳解)

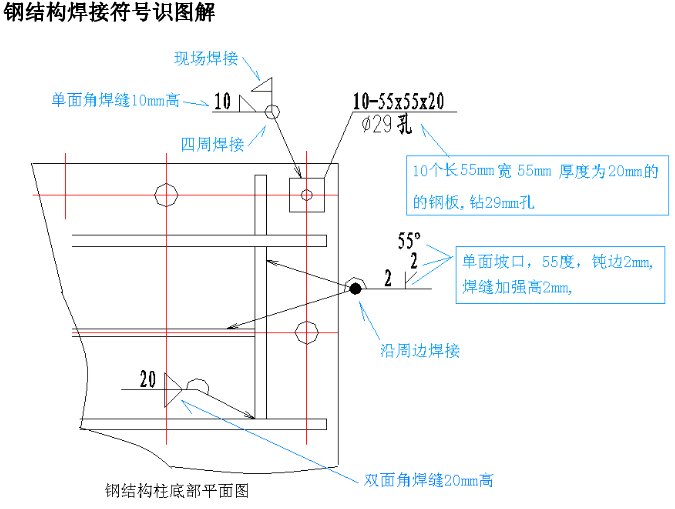

一個鋼結構焊接符號標注實例:
焊接符號大全(焊工符號圖文詳解)

焊接符號大全(焊工符號圖文詳解)
