焊接裂紋的特征是什么?焊接裂紋如何分類?

發布時間: 2019-10-22作者：baile100瀏覽量：

答：在焊接應力及其他致裂因素的共同作用下，焊接接頭中局部區域的金屬原子結合力遭到破壞而形成的新界面所產生的縫隙就是裂紋。它的特征是具有尖銳的缺口和大的長寬比。它的宏觀形態與分布如圖2-1所示。
焊接裂紋還可按以下幾個方面進行分類。
(1)根據裂紋所在的區域分類裂紋可以存在于焊縫、熔合區、熱影響區和母材中，因此可分為焊縫裂紋、熔合區裂紋、熱影響區裂紋和母材裂紋。在正常情況下，焊接裂紋極少出現在母材中。
(2)根據裂紋所在的具體部位分類裂紋可出現在焊件的表面，也可能出現在焊件的內部。根據產生的具體部位，裂紋可分為以下幾種：
焊趾裂紋—沿應力集中的焊趾處所形成的焊接裂紋。

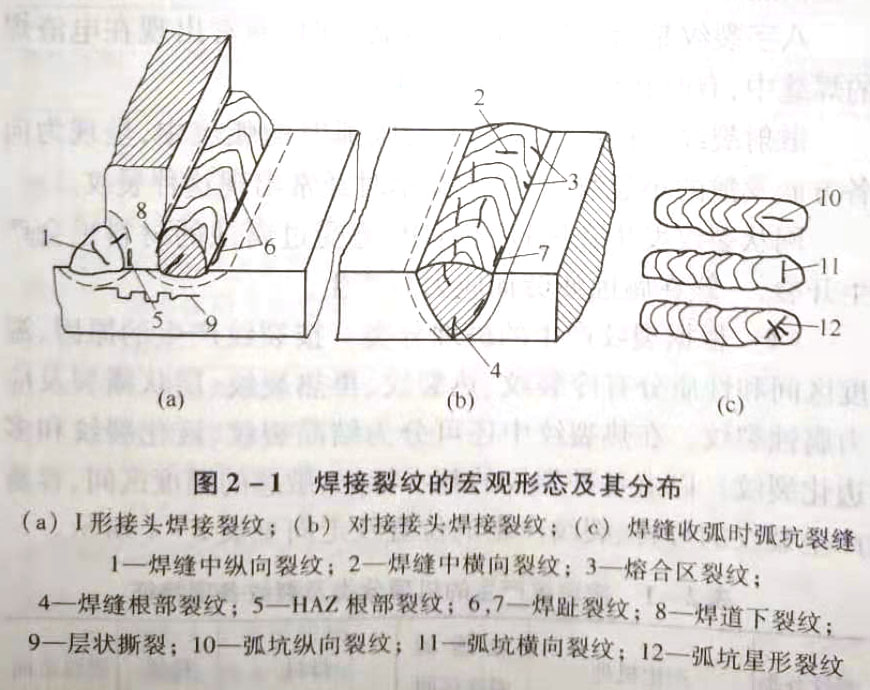

圖2-1焊接裂紋的宏觀形態及其分布
(a)I形接頭焊接裂紋；(b)對接接頭焊接裂紋；(c)焊縫收弧時弧坑裂縫
1—焊縫中縱向裂紋；2—焊縫中橫向裂紋；3—熔合區裂紋；
4焊縫根部裂紋；5一HAZ根部裂紋；6,7一焊趾裂紋；8—焊道下裂紋；9層狀撕裂；10—弧坑縱向裂紋；11—弧坑橫向裂紋；12—弧坑星形裂紋咬邊是其誘發因素。
焊根裂紋—沿應力集中的焊根處所形成的焊接裂紋。應力集中加未焊透或未熔合是其誘發因素。
焊道下裂紋——在靠近堆焊焊道的熱影響區內所形成的焊接裂紋，形似焊縫剝離。
終端裂紋—在焊縫最后一段距離所出現的裂紋。平板對接焊在采取單面焊雙面成形工藝時，經常會出現這種裂紋又叫弧坑裂紋。
(3)根據裂紋的走向分類根據裂紋與焊縫的相對位置可以分為縱向橫向、八字、散射和網狀裂紋等。
縱向裂紋是沿著焊縫長度方向的裂紋；橫向裂紋是垂直于焊縫長度方向的裂紋。這些裂紋既可產生在焊縫處，也可產生在熱影響區內；既可出現在表面上，也可隱藏在內部。
八字裂紋是沿著柱狀晶的結晶方向，通常出現在電渣焊的焊縫中，有時在埋弧中也可出現。
散射裂紋往往位于焊縫末端收弧時的弧坑中，呈現為向各方向發散的小裂紋，焊接中碳鋼時經常出現這種裂紋。
網狀裂紋發生在脆性材料中，遭受過腐蝕的材料也會產生開裂，般在腐蝕疲勞加應力時產生。

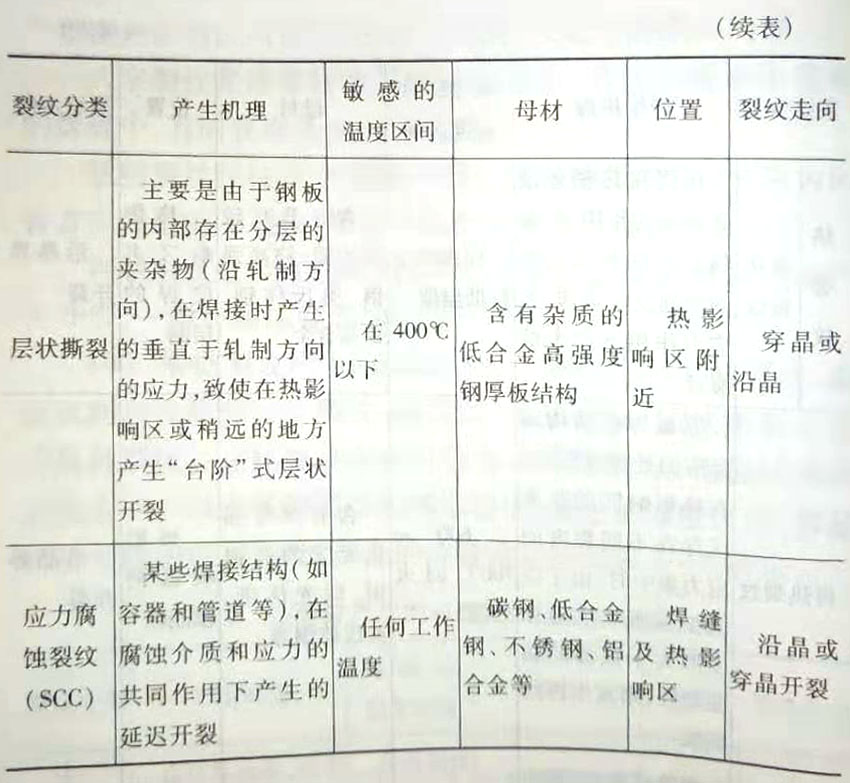

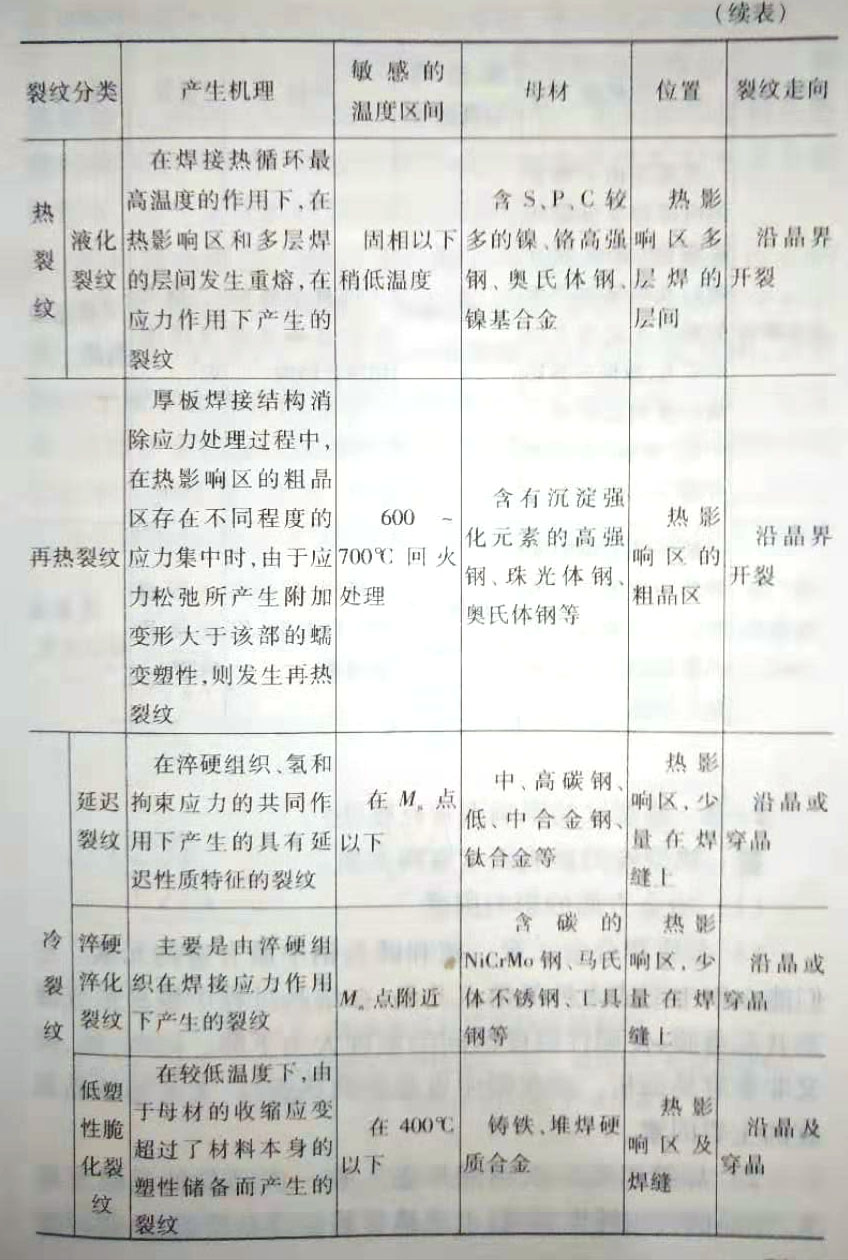

(4)根據裂紋產生的機理分類按裂紋產生的原因、溫度區間和性質分有冷裂紋、熱裂紋、再熱裂紋、層狀撕裂及應 力腐蝕裂紋。在熱裂紋中還可分為結晶裂紋、液化裂紋和多邊化裂紋。以上各種裂紋的基本特征、敏感的溫度區間、容易產生裂紋的母材、裂紋產生的位置及走向見表2-1所示
