焊縫代號表示什么含義?
發布時間: 2019-10-21作者：baile100瀏覽量：

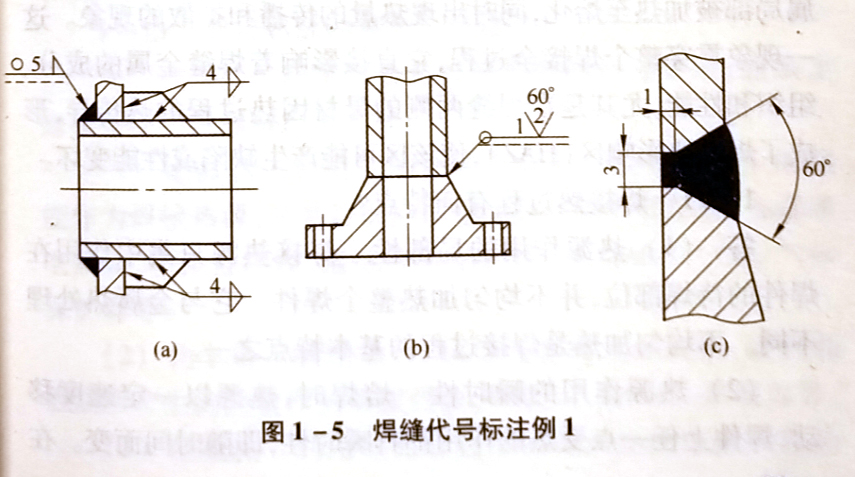

答:如圖1-5a所示：中○表示工件的圓周方向為角焊縫，其焊腳高度K1與K2為5mm,焊縫在箭頭一側。
圖1-5b的代號≌ 為對接焊縫，坡口角度為60°(單邊V形坡口各30°),根部間隙為2mm,鈍邊為Imm。其詳圖如圖1-5c所示。

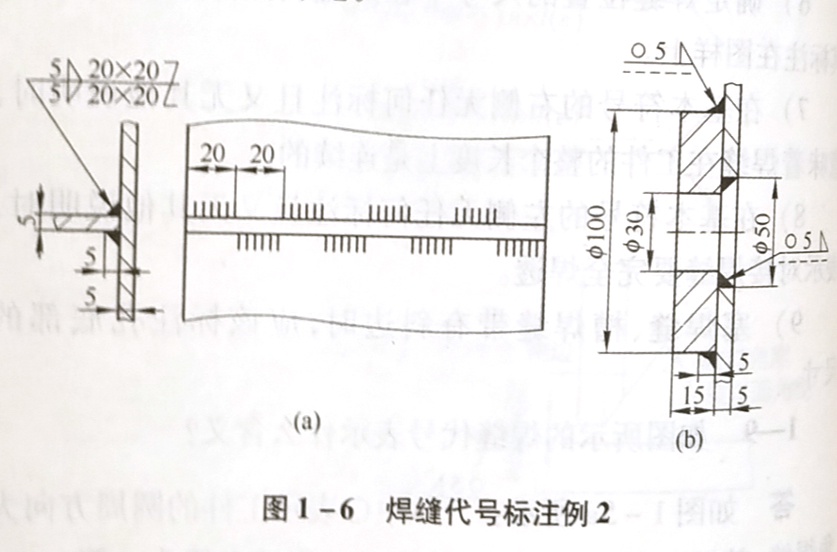

圖1-6a為雙面斷續角焊縫。圖1-6b中兩處焊縫均為 環繞工件周圍的角焊縫。
補張
圖1-5b的代號≌ 為對接焊縫，坡口角度為60°(單邊V形坡口各30°),根部間隙為2mm,鈍邊為Imm。其詳圖如圖1-5c所示。
圖1-6a為雙面斷續角焊縫。圖1-6b中兩處焊縫均為 環繞工件周圍的角焊縫。
補張
