如何理解鋼的狀態圖?
發布時間: 2019-10-22作者：baile100瀏覽量：

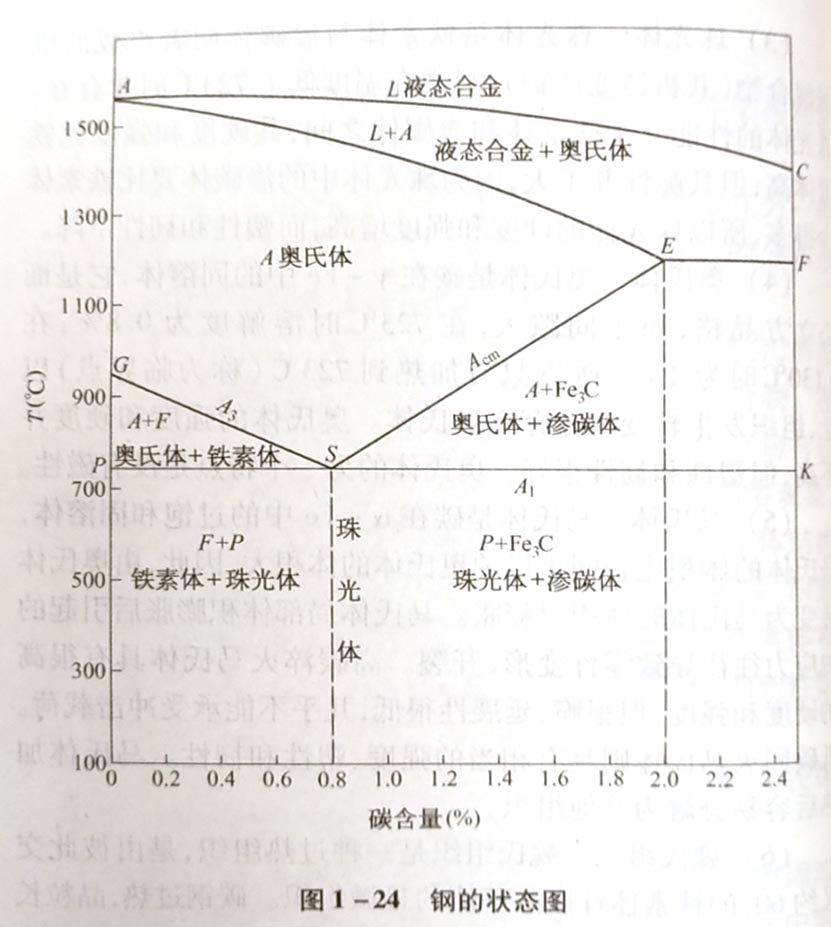

答：鋼的狀態圖，如圖1-24所示。圖上的縱坐標表示溫度，橫坐標表示碳的成分含量，即鐵碳合金中的百分比含量。
圖中有五條線，各線具有不同的意義。AC線表示液體合金在冷卻時開始結品的溫度，這條線說明，純鐵在1530℃凝
固，鋼中含碳量越高，合金的凝固點就越低。AE線表示液體 合金在冷卻時全部凝固為奧氏體的溫度。GS線表示含碳量 低于0.8%的鋼在緩慢冷卻時由奧氏體開始析出鐵素體的溫 度；反之，在加熱時，GS線為鐵素體轉變為奧氏體的終了溫 度。ES線表示含碳量大于0.8%的鋼在緩慢冷卻時由奧氏 體開始沉淀滲碳體的溫度。PSK水平線相當于723℃,它表 示所有含碳量的鋼在緩慢冷卻時，奧氏體全部轉變為珠光體
的溫度；相反，在緩慢加熱時，該線表示由珠光體轉變為奧氏體的溫度。為了簡化起見，PSK線常用符號A1表示，ES線用A表示，CS線用A3表示。
圖中E點為區分鋼和生鐵的分界點。S點稱為共析點。S點左邊的鋼稱為亞共析鋼，其組織結構為鐵素體加珠光體S點右邊的鋼稱為過共析鋼，其結構為珠光體加滲碳體。
鋼的狀態圖對于鋼液澆注溫度的選擇、鋼的鍛軋加工、鋼的熱處理、鋼的焊接接頭及焊縫熱影響區組織與焊后熱處理等都有著極重要的實用意義
圖中有五條線，各線具有不同的意義。AC線表示液體合金在冷卻時開始結品的溫度，這條線說明，純鐵在1530℃凝
固，鋼中含碳量越高，合金的凝固點就越低。AE線表示液體 合金在冷卻時全部凝固為奧氏體的溫度。GS線表示含碳量 低于0.8%的鋼在緩慢冷卻時由奧氏體開始析出鐵素體的溫 度；反之，在加熱時，GS線為鐵素體轉變為奧氏體的終了溫 度。ES線表示含碳量大于0.8%的鋼在緩慢冷卻時由奧氏 體開始沉淀滲碳體的溫度。PSK水平線相當于723℃,它表 示所有含碳量的鋼在緩慢冷卻時，奧氏體全部轉變為珠光體
的溫度；相反，在緩慢加熱時，該線表示由珠光體轉變為奧氏體的溫度。為了簡化起見，PSK線常用符號A1表示，ES線用A表示，CS線用A3表示。
圖中E點為區分鋼和生鐵的分界點。S點稱為共析點。S點左邊的鋼稱為亞共析鋼，其組織結構為鐵素體加珠光體S點右邊的鋼稱為過共析鋼，其結構為珠光體加滲碳體。
鋼的狀態圖對于鋼液澆注溫度的選擇、鋼的鍛軋加工、鋼的熱處理、鋼的焊接接頭及焊縫熱影響區組織與焊后熱處理等都有著極重要的實用意義
