幾種常用的鎢極氬弧焊機的型號和技術數據

發布時間: 2019-01-24作者：baile100瀏覽量：

一、焊機
手工鎢極氬弧焊的焊機包括焊接電源、高頻振蕩器、脈沖穩弧

器和消除直流分量裝置等控制裝置,如圖2-2。若采用焊條電弧焊的電源,則應配用單獨的控制箱。直流鎢極氬弧焊的焊機較為簡單,直流焊接電源附加高頻振蕩器即可。常用的鎢極氬弧焊機的型號和技術數據見表2-1,常用的幾種手工鎢極氬弧焊機的型號及技術數據見表2-2。

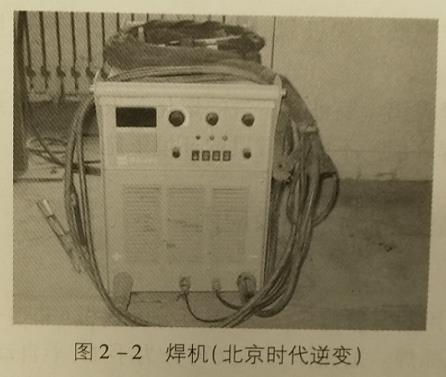

圖2-2焊機(北京時代逆變)

表2-1幾種常用的鎢極氬弧焊機的型號和技術數據

名稱	型號	工作電壓（V）	額定電流（A）	電極直徑	主要用途
交直流氬弧焊機	WSE-160	16.4	160	1~3	交直流手工焊和氬弧焊
	WSE-250	20	250	1~4	用于交直流氬弧焊機
	wsE-315	22.6	315	1~4	交直流手工焊和氬弧焊
	WSES-315	33	315	1~4	交直流手工焊和氬弧焊
交直流手工鎢極氬弧焊機	WS-200	18	200	1~3	用于不銹鋼、銅、銀、鈦、等合金的焊接
	WS-250	22.5	250	1~4
	WS-300	24	300	1~4
	WS-400	13~18	400	1~5
交流手工氬弧焊機	WSJ-300	22	300	1~4	用于鋁及鋁合金焊接
交流手工氬弧焊機	WSJ-400	26	400	1~5	用于鋁及鋁合金焊接
脈沖氬弧焊機	WSM-250	20	250	1~4	用于不銹鋼、銅、銀、鈦、等合金的焊接
脈沖氬弧焊機	WSM-400	26	400	1~5	用于不銹鋼、銅、銀、鈦、等合金的焊接
交流手工鎢極氬弧焊機	WSJ-500	30	500	1~7	用于鋁及鋁合金的焊接
交流手工鎢極氬弧焊機	WSJ-630	34	630	1~7	用于鋁及鋁合金的焊接

用于交直流氨弧焊
交直流手工焊和氬弧焊

18 交直流手23025201=4 工鎢極氨用于不銹鋼、鋼、銀、鈦弧焊機Ws30024 300 1-4等合金的焊接
Ws40013-2 400
表2-2 幾種常用的手工鎢極氬焊機的型號及技術參數

型號	WS-125	WS-160	WS-200	WS-250
電源電壓（V）	220	220/380	220/380	380
相數（相）	單相	單相	單相	單相
頻率（Hz）	50	50	50	50
額定焊接電流（A）	125	160	200	250
電流調節范圍（A）	5~125	5~160	5~200	5~250
額定負載持續率（%）	35	35	35	35
額定輸入電容（kVA）	5.6	7.2	9.1	11.4
氬氣流量（L/min）	0~15	0~15	0~15	0~20
鎢極直徑	φ1、φ1.6、φ2	φ1、φ1.6φ2φ3	φ1.6、φ2φ3	φ1.6、φ2φ3
焊炬電纜長安	5	5	5	5
外形尺寸	560x280x500	590x300x540	610x360x570	680x400x620
質量	50	65	75	92

1.焊接電源
由于鎢極氬弧焊的電弧靜特性曲線是水平的,當電弧長度受到干擾變化時,陡降外特性曲線的焊接電流變化值小,所以對焊接過程中電弧穩定的影響也小,適宜選用具有陡降外特性的焊接電源,一般手工電弧焊電源都可作手工鎢極氬弧焊電源。

2.引弧及穩弧裝置
由于氬氣電離勢較高,引弧困難,但又不宜使用提高空載電壓的方法,所以鎢極氬弧焊必須使用高頻振蕩器來引燃電弧。對于交流電源,由于電流每秒鐘有100次通過零點,電弧不穩,故還需使用脈沖穩弧器,以保證重復引燃電弧并穩弧。
高頻振蕩器是鎢極氬弧焊設備的專門引弧裝置,是在鎢極與焊件之間加入約3000的高頻電壓,這種焊接電源空載電壓只要65V左右,就可達到鎢極與焊件非接觸而引燃電弧的目的。
