氬弧焊焊槍有幾種型號，氬弧焊槍配件有哪些，氬弧焊焊槍怎么選？
一、焊槍
鎢極氬弧焊焊槍的作用是夾持鎢極、傳導電流和輸送保護氣體,焊槍上面裝有啟動開關。焊槍根據使用電流的大小,可分為水冷式焊槍(QS系列)和氣冷式焊槍(QQ系列)。氣冷式焊槍使用方便,但僅限于小電流(150A)焊接,水冷式焊槍適宜大電流和自動焊接。

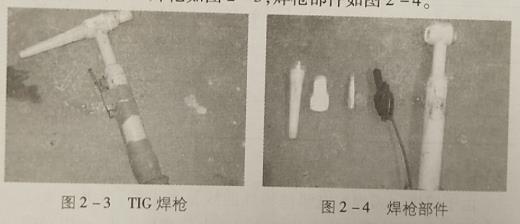

焊槍一般由槍體噴嘴、電極夾頭電極帽、手柄和控制開關等組成,典型的TG焊槍如圖2-3,焊槍部件如圖2-4。

氬弧焊焊槍有幾種型號，氬弧焊槍配件有哪些，氬弧焊焊槍怎么選？

圖2-3TG焊槍圖2-4焊槍部件
焊槍結構中,噴嘴為易損件,對于不同直徑的電極,要選用不同規格的電極夾頭和噴嘴。電極夾頭要有彈性,通常采用青銅材料制成。噴嘴材料有陶瓷和金屬兩種,陶瓷噴嘴的使用電流一般

不能超過300A,而金屬噴嘴材料采用不銹鋼、黃銅等材料制造,使用電流可高達500A,但在使用時應避免噴嘴與焊件接觸。
二、供氣系統
鎢極氬弧焊的供氣系統是由氬氣瓶、減壓器、流量計和電磁氣閥等組成。減壓器用以減壓和調壓;流量計用來調節和測量氬氣流量的大小,有時將減壓器與流量計制成一體,成為組合體;電磁閥是控制氣體通斷的裝置。
三、冷卻系統
選用的最大焊接電流在150A以上時,必須通水冷卻焊槍、電極和焊接電纜。冷卻水接通并有一定壓力后,才能啟動焊接設備通常在鎢極氬弧焊設備中用水壓開關或手動來控制水流量。普遍采用的冷卻循環水箱如圖2-5。
氬弧焊焊槍有幾種型號，氬弧焊槍配件有哪些，氬弧焊焊槍怎么選？

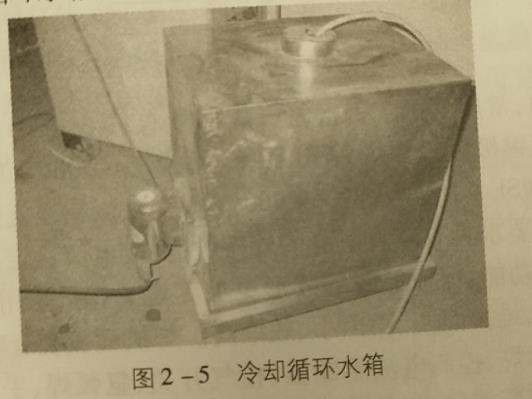

圖2-5冷卻循環水箱
四、控制系統
鎢極氬弧焊的控制系統是通過控制線路對供電、供氣、引弧與穩弧等各階段的動作實現控制。

鎢極氫弧焊因氫氣的電離電位較高,給引弧造成一定困難,故般都在焊接電源上加入引弧裝置解決引弧問題
為了保證保護氣體的供應,提高引弧的成功率,延長鎢極的使用時間,要求鎢極氯弧焊焊機的控制系統能自動協調水、電、氣各個系統的工作順序。

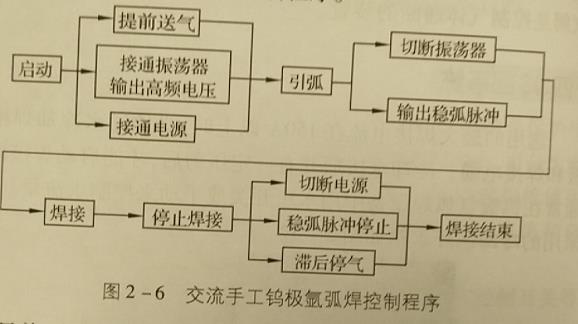

焊接結束后,斷開啟動開關,電弧熄滅后,必須有一段延時電磁氣閥才會斷電,停止輸送氬氣,到此焊接過程才全部結束。圖 2-6為交流手工鎢極氬弧焊控制程序。
氬弧焊焊槍有幾種型號，氬弧焊槍配件有哪些，氬弧焊焊槍怎么選？

圖2-6交流手工鎢極氬弧焊控制程序目前,常用的手工鎢極氬弧焊型號有:WS-250型、WS-400 型等直流鎢極氬弧焊機;WSJ-150型、WSJ-500型等交流鎢極氬弧焊機;WSE-150型、WSE-400型等交直流鎢極氬弧焊機。焊機要求具有垂直下降的外特性,焊接電流穩定,良好的電流自動衰減功能,保證焊縫的成形更加美觀。焊機采用晶閘管可控整流電路,維護簡便、噪聲小效率高。焊機面板裝有電源開關、電流表、指示燈、控制電流熔斷器、檢氣開關、氬弧焊、手工焊選擇開 關、電流調節旋鈕、焊炬開關插口、直流輸出接頭和氬氣接頭等。焊機外形為臥式,前部裝有高頻振蕩器,中部安裝主變、品閘管元件和直流電抗器,后部安裝冷卻風機,左邊屏蔽盒內安裝觸發電路板。焊機底前部后部各有兩只活支輪,拉把手即可自由移動。焊炬的主體用玻璃鋼制成。焊炬手把上裝有控制開關,具有重量輕操作方便等優點,并備有多種形式、大小不同的噴嘴和電極夾頭。 WS系列手工直流鎢極氬弧焊機主要用于不銹鋼的焊接,可以采用無填充金屬焊接。
